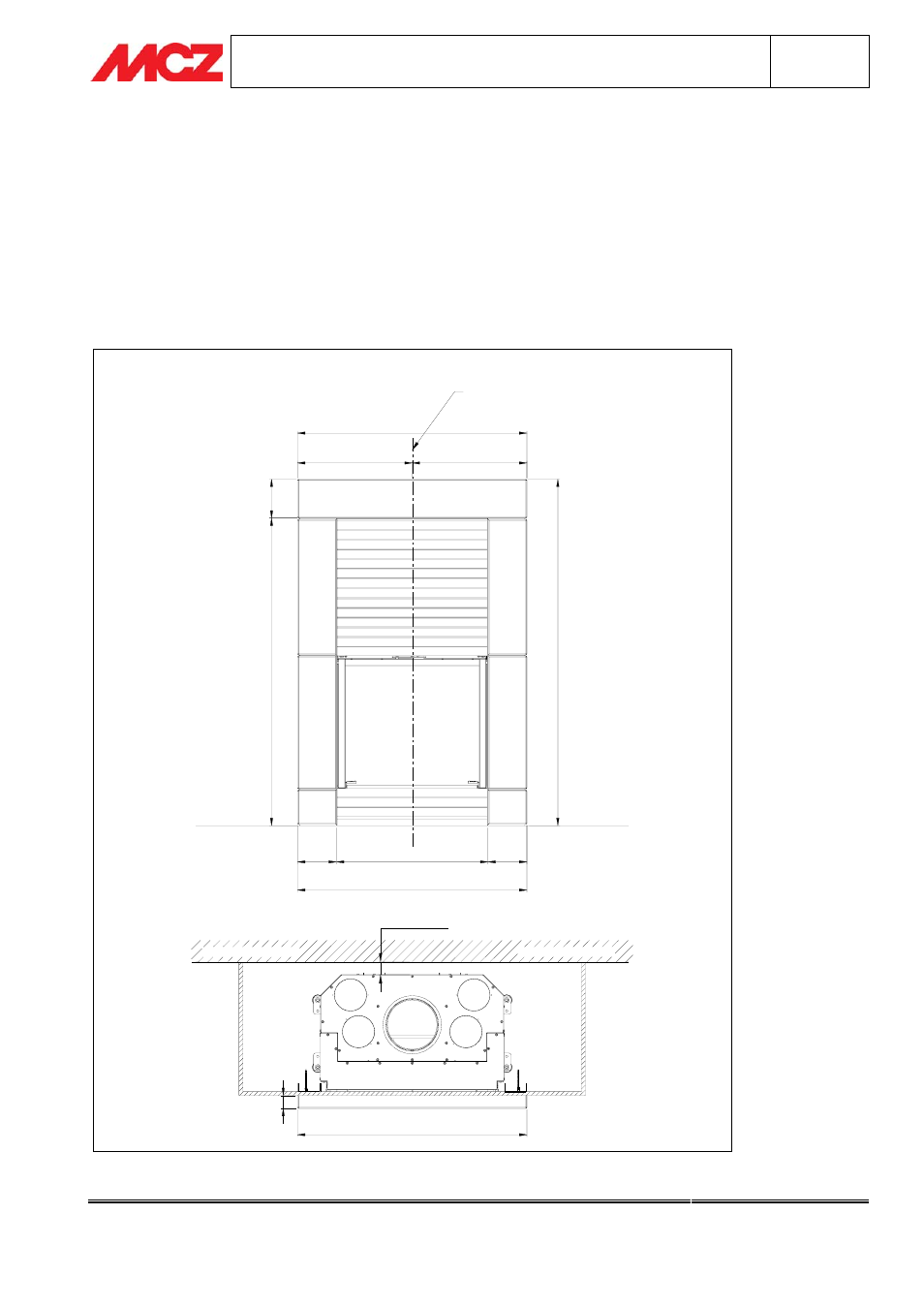

3.6. PHASE 5 – MONTAGE DE L'ENCADREMENT SUPÉRIEUR (élément 4)
Placer l'encadrement supérieur (élément 4) contre les encadrements latéraux avec lesquels il doit être
parfaitement au ras. Percer (si cela n'a pas déjà été fait au cours de la phase 2) au niveau des barres filetées M6
présentes dans la partie arrière de l'encadrement supérieur et le fixer en utilisant la visserie fournie, les rondelles
et les écrous : pour plus de sécurité, il est conseillé d'utiliser 2 écrous pour chaque barre filetée (écrou et contre-
écrou).
S'assurer que l'habillage, à la fin du montage, adhère bien au mur, en angle droit et à niveau avec la contre-paroi
et le sol.
ASSE RIVESTIMENTO=
ASSE TERMOCAMINO
180
700
180
1060
180
14
22
16
02
1060
=
=
MURO PERIMETRALE
DISTANZA DI
SICUREZZA
MURO PERIMETRALE
60
1060
