NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 3
PICASSO
page
11
Chapitre 3
Service technique – droits réservés à mcz spa
Reproduction interdite

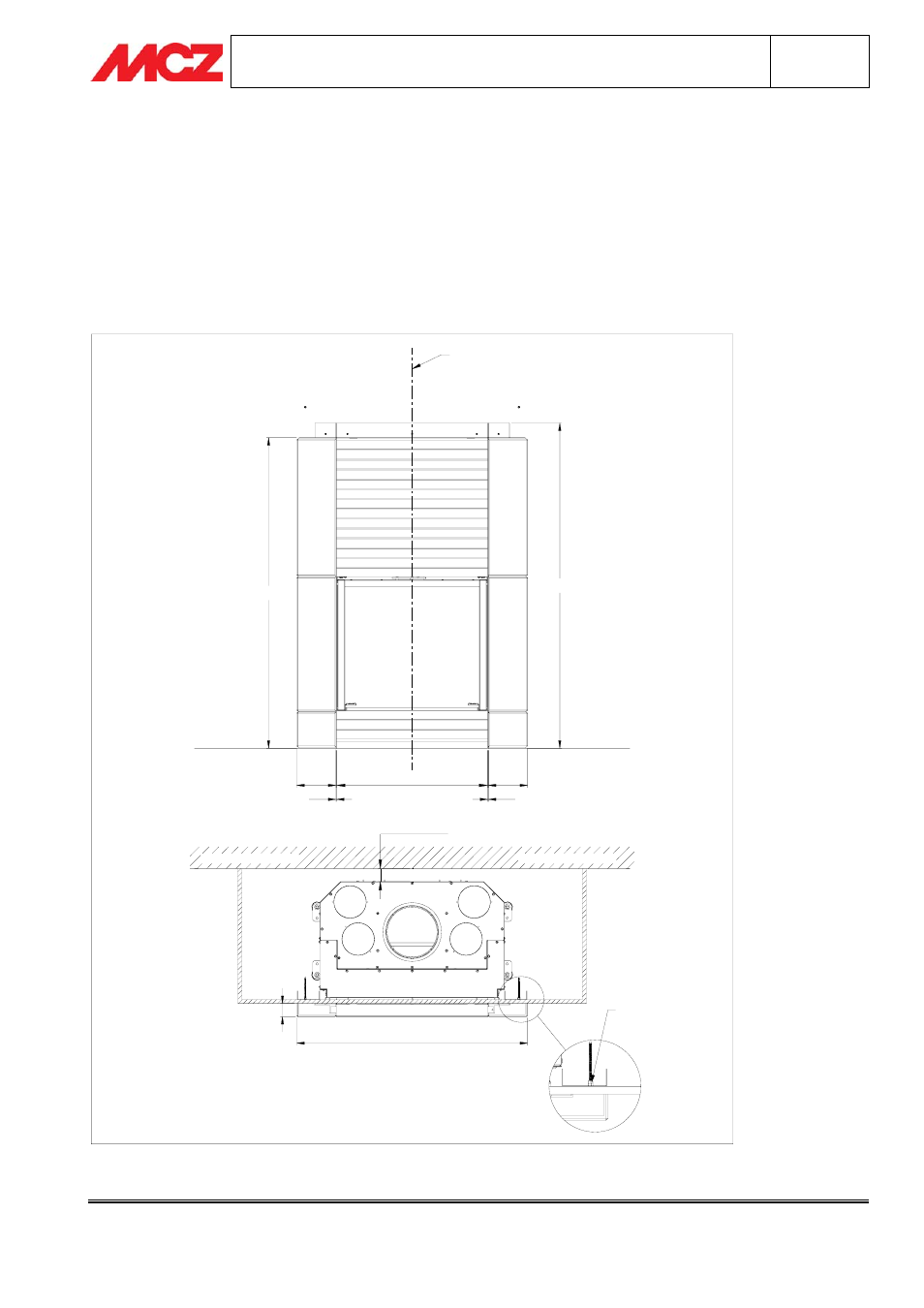

3.5. PHASE 4 - MONTAGE ENCADREMENTS LATÉRAUX DROITE ET GAUCHE
(éléments 2 et 3)
Placer les encadrements latéraux (droite et gauche) contre la contre-paroi et avec le côté interne contre la
structure en acier.
Percer (si cela n'a pas déjà été fait au cours de la phase 2) au niveau des barres filetées M6 et fixer les deux
encadrements latéraux (gauche et droite) en utilisant la visserie fournie, les rondelles et les écrous : pour plus de
sécurité, il est conseillé d'utiliser 2 écrous pour chaque barre filetée (écrou et contre-écrou).
S'assurer que les trois composants assemblés adhèrent bien à la contre-paroi, en angle droit et à niveau.
MURO PERIMETRALE
SICUREZZA
DISTANZA DI
MURO PERIMETRALE
ASSE RIVESTIMENTO=
ASSE TERMOCAMINO
694
3
180
180
3
1422
1489
1060
60
FISSAGGIO
DADO-CONTRODADO
