NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 3
GAUGUIN
page
8
Chapitre 3
Service technique – droits réservés à mcz spa
Reproduction interdite

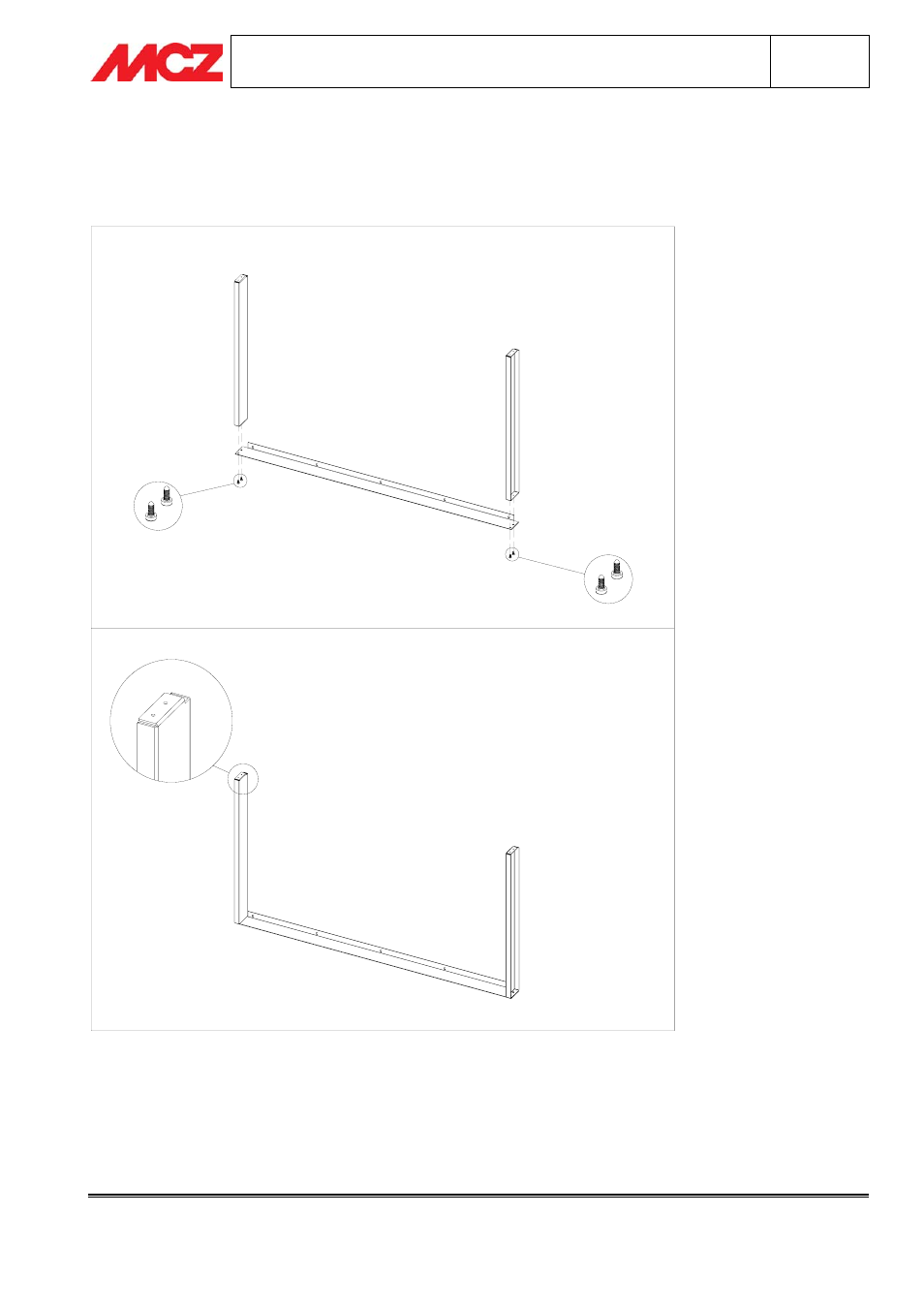

3.3. PHASE 2 – MONTAGE DU PROFIL INFÉRIEUR ET DES JAMBAGES
DROITE/GAUCHE
Fixer les éléments en utilisant 4 Vis PH-AB 3,9X95. S'assurer que les jambages soient montés dans la bonne
direction, c'est-à-dire avec l'évacuation dans la partie haute et tournée vers l'intérieur (vers le foyer fermé).
Approcher les trois éléments assemblés au monobloc de manière à ce que le profil inférieur se positionne sous le
profil cache-bord du Forma Puro95.
Les fentes du profil inférieur doivent être dans le même axe que celui du profil cache-bord Forma Puro95 : fixer
ce qui est assemblé au monobloc en utilisant les mêmes vis qui soutiennent le profil du foyer fermé.
