NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 3
GAUGUIN page 12
Chapitre 3 Service technique – droits réservés à mcz spa
Reproduction interdite

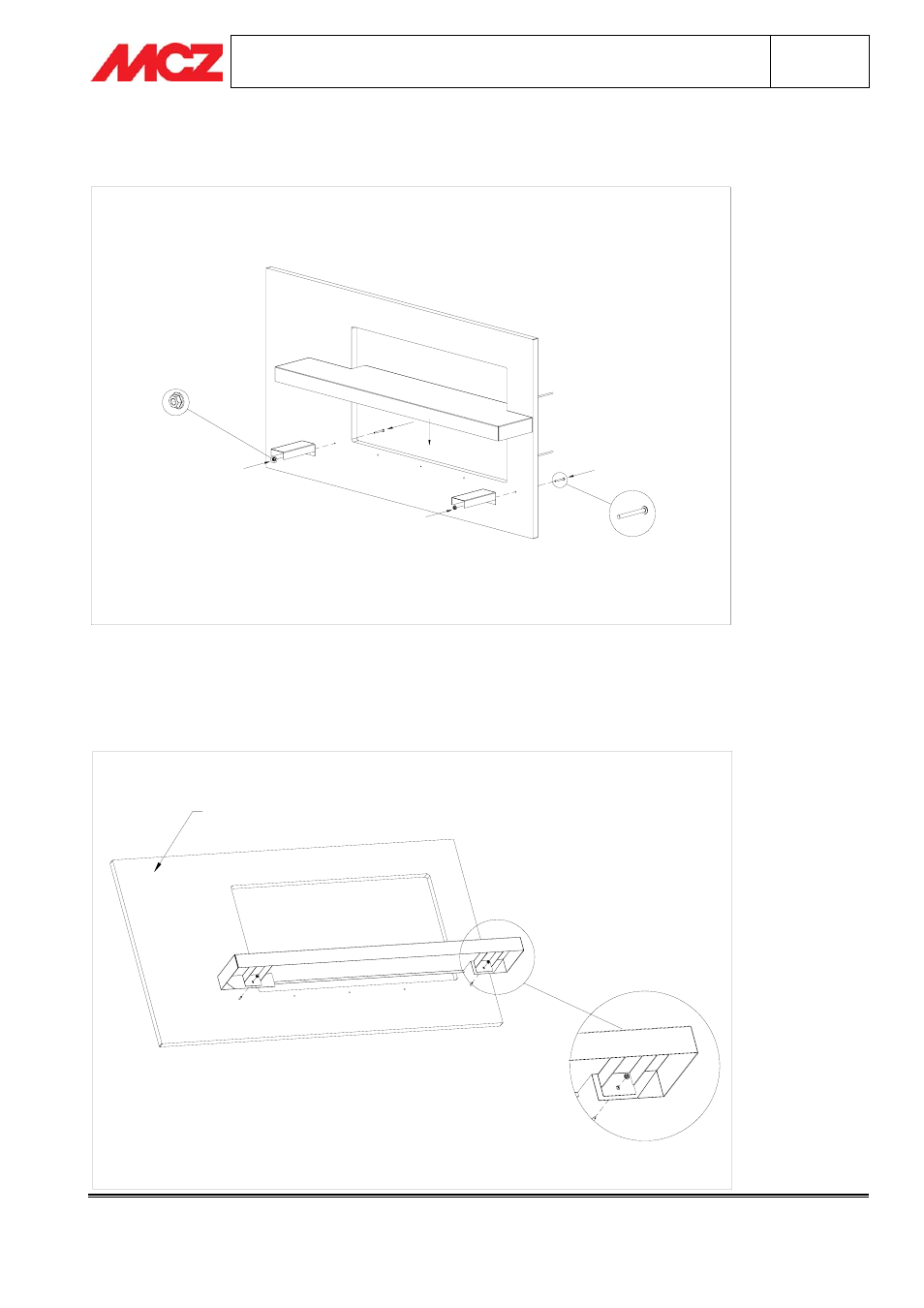

3.6. PHASE 4– ASSEMBLAGE DE L'ENCADREMENT EN ARDOISE AVEC DALLE
FOYÈRE INOX
Encastrer la dalle foyère (6) en acier inox dans l'encadrement en Ardoise (5) en la faisant descendre jusqu'à ce
que les trous de la dalle foyère soient concentriques avec ceux de l'encadrement Ardoise. Ajouter n° 2 pattes de
fixation (7) en veillant à ce que la dalle foyère soit posée sur les pattes. Fixer les trois éléments (encadrement
Ardoise, dalle foyère et patte de fixation) en utilisant n°2 vis M5X50 a/bride (passant du côté arrière vers le côté
avant) bloquées avec n°2 écrous bridés FD M5.
LATO A VISTA
