Chapitre 3
GAUGUIN page 11
Chapitre 3 Service technique – droits réservés à mcz spa
Reproduction interdite
3.5. PHASE 3 – PAROI D'ENCASTREMENT
Préparer la paroi d'encastrement en utilisant un matériau ignifuge, par exemple du placoplâtre ignifuge, et au
moins n°3 montants en acier (pour plus de Sécurité il est possible d'utiliser n°6 montants encastrés deux à

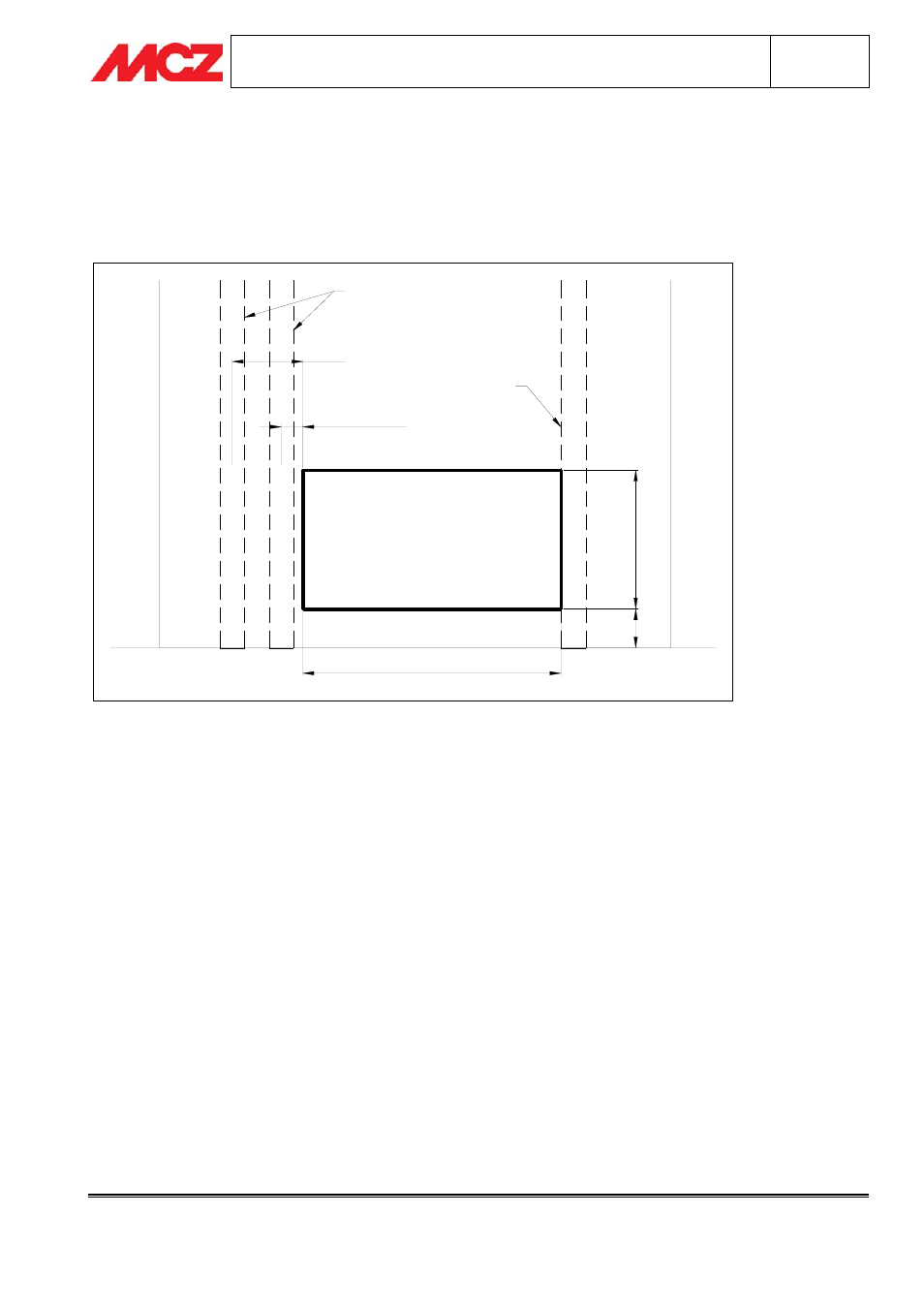

deux). Prévoir une ouverture de 1060X570 mm de dimensions à 160 mm du sol (voir dessins) : les montants en
acier doivent être disposés en direction verticale et dans les positions indiquées (voir dessin).
57
0
16
0
1060
MONTANTE ACCIAIO
MONTANTE
ACCIAIO
FILO FORO
90
CENTRO
MONTANTE
290
CENTRO
MONTANTE
