MCZ Forma 120 Manuel d'utilisation
Page 24
Chapitre 4
MANUEL D'INSTALLATION ET D'EMPLOI
page
24
Installation et montage
Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

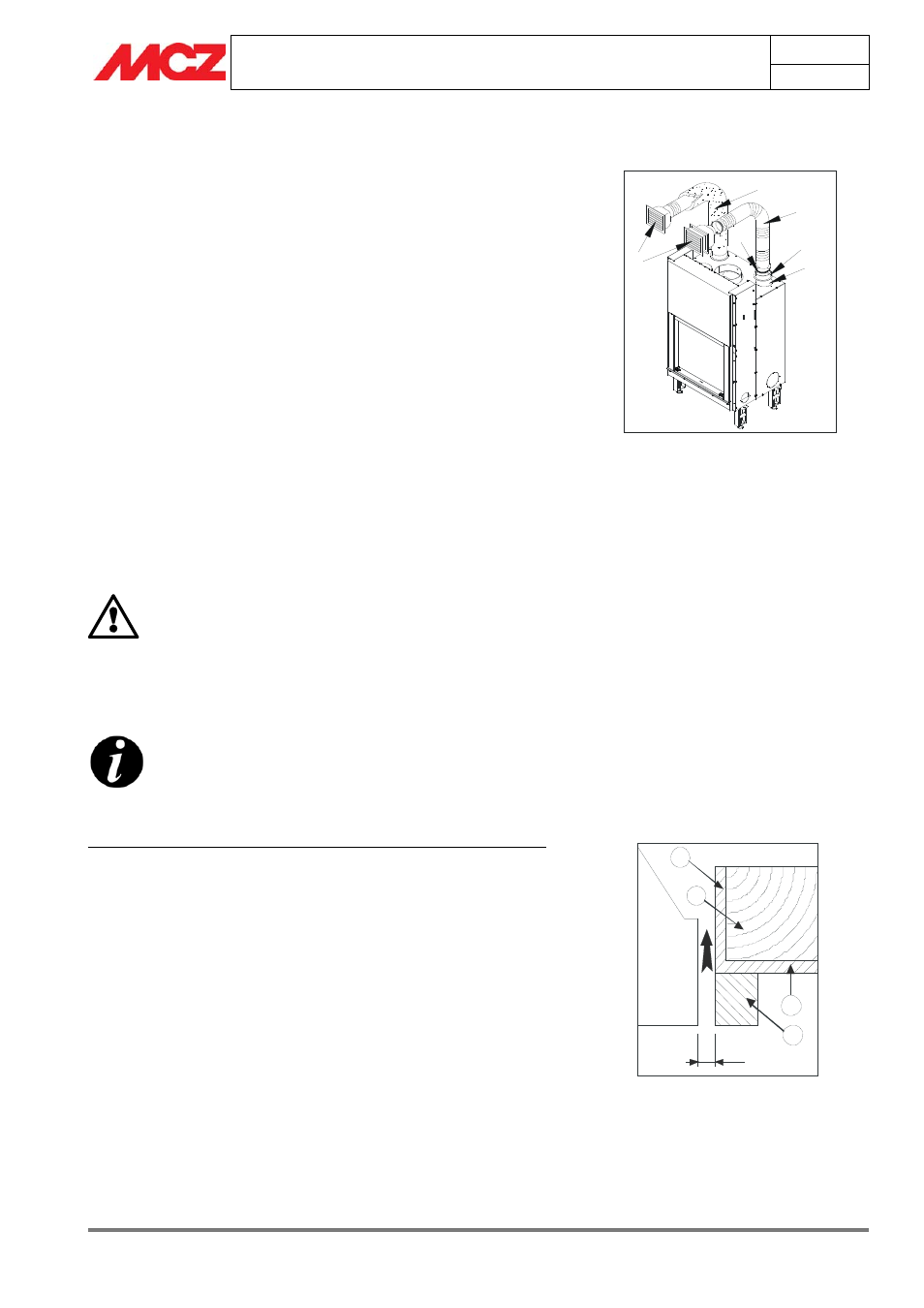

4.11. MONTAGE DU KIT DE SORTIE D'AIR CHAUD
Pour la canalisation de l'air chaud, il est nécessaire d'enclencher les tubes
flexibles Ø 150 mm C (en option) aux brides B prévues à cet effet et
présentes sur la partie supérieure du foyer fermé. Dans un premier temps, il
est nécessaire d'enlever les plaques précoupées A situées sur le haut, en
utilisant un marteau en caoutchouc ou quelque chose de semblable. Une
fois rompue la plaque, l'enlever de son logement pour procéder avec la
fixation des brides B. Fixer les brides avec les vis fournies, raccorder les
tubes flexibles C avec les colliers prévus à cet effet D. Sur la partie opposée
au tube, sont appliquées les bouches réglables E qui seront successivement
fixées à la contre-hotte d’habillage.
(voir figure 22)
Il est conseillé de :
• Isoler les tubes de la canalisation (ex. fibre céramique) pour les
isoler de la contre-hotte et éviter les vibrations transmises par le
ventilateur et par l'air forcé.
• Les canalisations ne devront pas avoir plus de 2 ml de
long pour la ventilation naturelle et plus de 4 ml pour la
ventilation forcée.
• Insérer la bouche de sortie de l'air chaud à une hauteur minimal
de 2 m du sol.
• Effectuer,si possible, des canalisations à égale distance afin
d'éviter différentes quantités d'air d'une sortie à l'autre.
ATTENTION ! Vérifier si, lors de l'allumage du foyer fermé,
les lamelles des bouches de soufflage sont complètement
ouvertes afin d'éviter de dangereuses surchauffes.
4.12. MONTAGE DE L'HABILLAGE ET DE LA CONTRE-HOTTE
AVANT DE PROCÉDER À L'HABILLAGE DU FOYER
FERMÉ, LIRE LE CHAPITRE 5.2 “ESSAI DE
FONCTIONNEMENT”
Le foyer fermé et les parties de l'habillage doivent être fixées entre eux
SANS ENTRER EN CONTACT AVEC LA STRUCTURE EN ACIER pour
éviter la transmission de la chaleur du marbre et/ou de la pierre et pour
permettre les normales dilatations thermiques ; attention aux finitions en
bois telles que poutres ou étagères.
Il est conseillé de construire la contre-hotte en placoplâtre de type
ignifuge de 15/20 mm d'épaisseur avec une structure autoportante
réalisée avec un profilé galvanisé afin que les éléments de l'habillage
(poutres en bois ou linteaux en marbre) qui, eux, n'ont pas de structure
portante, puissent facilement la supporter et pour pouvoir facilement
intervenir en cas d'anomalies et/ou d'entretiens futurs.
Effectuer le montage à blanc de la sole foyère de l'habillage en laissant
une ouverture de 1 cm entre le foyer fermé et la dalle foyère pour
effectuer l'isolation.
(Figure 5)
4.13. ISOLATION DE LA POUTRE EN BOIS
La poutre en bois doit être protégée avec une isolation
adéquate des parties chaudes pour prévenir le risque
d'incendie ou éviter d'endommager l'habillage.
(figure 23)
Figure 22 – Montage du kit de sortie d'air
chaud
Figure 23 – Isolation des poutres
A
B
C
D
E
ISOLATION
1
1
2
3
10
PROTECTION THERMIQUE DES
POUTRES
1. Isolant appliquè ou à appliquer
2. Poutres on bois
3. Marbre ou autre matériau
Pa
ss
age d’
ai
r
