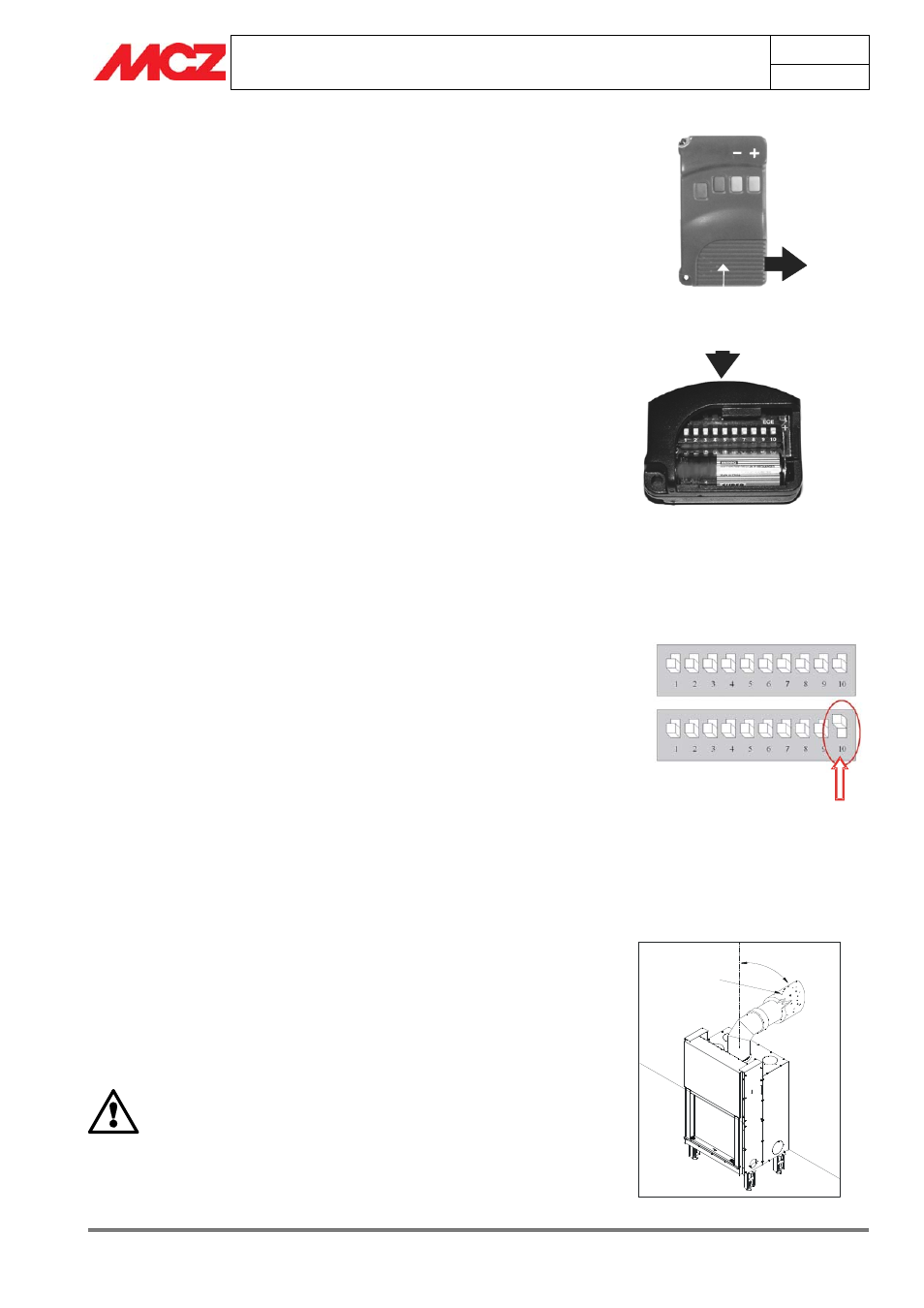

Chapitre 4
MANUEL D'INSTALLATION ET D'EMPLOI
page
23
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
4.9.5. Autres fonctions du panneau de commande FC 715
STAND-BY : Le ventilateur est arrêté parce que le bouton bleu
ON/OFF de la radiocommande a été enfoncé. L'arrêt est signalé par un
bip long.
SÉCURITÉ : En STAND-BY, si la température dépasse la valeur de
150°C, le ventilateur est activé à la vitesse 1 et le système passe en
mode AUTOMATIQUE. La ventilation continue jusqu'à ce que la
température descende en dessous de i 65°C.
RÉCUPÉRATION DE L'ÉTAT : Le système sauvegarde
automatiquement dans sa mémoire non volatile la dernière puissance
programmée par l'utilisateur, permettant ainsi de continuer à cette
vitesse après une coupure de courant.
4.9.6. Programmation du code de transmission de la
radiocommande
La radiocommande et le panneau de commande sont réglés avec un
code neutre qui permet de contrôler tout de suite le fonctionnement du
kit de ventilation, avant de compléter l'habillage.
Changer ce code et donc la fréquence de transmission peut s'avérer
nécessaire, au cas où un autre foyer fermé serait présent dans les
alentours (ex. un voisin en possède un) ou bien parce que d'autres
parasites du signal créent des problèmes de transmission.
En suivant cette procédure, il est possible de personnaliser le code :
• Débrancher le panneau de commande
• Ouvrir le compartiment des piles de la radiocommande en agissant
sur la porte en direction de la flèche (figure 20).
• Soulever une ou plusieurs des 10 touches blanches comme sur
l'exemple de la figure 21
• Refermer la radiocommande.
• Appuyer et maintenir enfoncée la touche rouge de la
radiocommande et rebrancher.
• Après un temps maximal de 15 secondes, un bip prolongé ou une
série de bips en séquence confirmeront la connexion entre
radiocommande et panneau de commande avec le nouveau code.
4.10. RACCORDEMENT AU CONDUIT DE FUMÉE
Il est conseillé de raccorder le foyer fermé au conduit de fumée au
moyen de tubes et de coudes en acier aluminé en mesure de résister
aux températures élevées atteintes dans cette partie de la cheminée et
à la corrosion des fumées. Ces raccords sont disponibles sur demande
avec différentes dimensions (voir notre listing) et simplifient la mise en
œuvre puisqu'ils s'emboîtent l'un dans l'autre.
Toute majoration de la section du raccord doit être
effectuée directement sous la hotte du foyer fermé et
non pas le long du conduit de fumée.
Une fois l'installation terminée, il est obligatoire
d'isoler le raccord des fumées avec le matelas de
calorifugeage en fibre céramique ou autre matériau
résistant à au moins 600°C.
VANO BATTERIA
E SWITCH
ON
OFF
MAN
AUT
Esempio
Prima
Dopo
Figure 20 – Switch à l'intérieur du
compartiment des piles de la radiocommande
Figure 21 – Exemple de variation du code
COMPARTIMENT
DES PILES ET
SWITCH
EXAMPLE
Avant
Après
ISOLATION
MAX
45°
