Chapitre 4
MANUEL D'INSTALLATION ET D'EMPLOI
page
21
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
4.8.4. Positionnement du panneau de commande FC715
Le panneau de commande doit être positionné au sol, à l'arrière ou sur
le côté du foyer fermé, dans une zone accessible pour l'entretien et
surtout loin du fond de la structure comme illustré à la figure 17.
S'assurer que le panneau de commande ne soit en contact avec
les parties métalliques chaudes du foyer fermé, car la chaleur
pourrait l'endommager.
L'appareil doit être alimenté avec une tension de 220V -
50Hz.
Il est indispensable de le connecter correctement à la terre.
Veiller à ce que les câbles ne touchent pas les parties
métalliques de la structure car elles sont très chaudes.
4.9.
FONCTIONNEMENT DU PANNEAU DE COMMANDE FC 715
Le dispositif permet de contrôler la vitesse du ventilateur moyennant la
télécommande à ondes radio suivant deux modes de fonctionnement :
MANUEL Le ventilateur (5) fonctionne à la vitesse programmée
indépendamment de la sonde.
AUTOMATIQUE Le ventilateur (5) fonctionne à la vitesse
programmée avec le consentement de la sonde.
4.9.1. Radiocommande
La radiocommande dispose de 4 boutons moyennant lesquels il est
possible d'effectuer les opérations suivantes
• Marche/arrêt (touche bleue)
• Changement de mode de fonctionnement de manuel à
automatique et vice versa (touche rouge)
• Variation de la vitesse du ventilateur (touches jaunes)
4.9.2. Marche et arrêt
MARCHE : En appuyant de manière prolongée sur le bouton
bleu ON/OFF de la radiocommande le ventilateur se
met en marche à la première vitesse en mode
MANUEL. Le panneau de commande émet un bip
court qui identifie la 1 ère vitesse en mode manuel.
ARRÊT : En appuyant de manière prolongée sur le bouton
bleu ON/OFF de la radiocommande le dispositif se
met sur STAND-BY signalé avec 1 bip très long et
arrêtant le ventilateur.
4.9.3. Mode manuel
De manière prédéfinie pour la mise en marche moyennant le bouton
ON/OFF ou simple clic du bouton rouge MAN/AUT le système se met en
mode MANUEL. Le mode se reconnaît grâce au fait que toutes les
signalisations sonores émises par le panneau de commande
dans cet état sont des bips courts et le ventilateur reste allumé
indépendamment de la température.

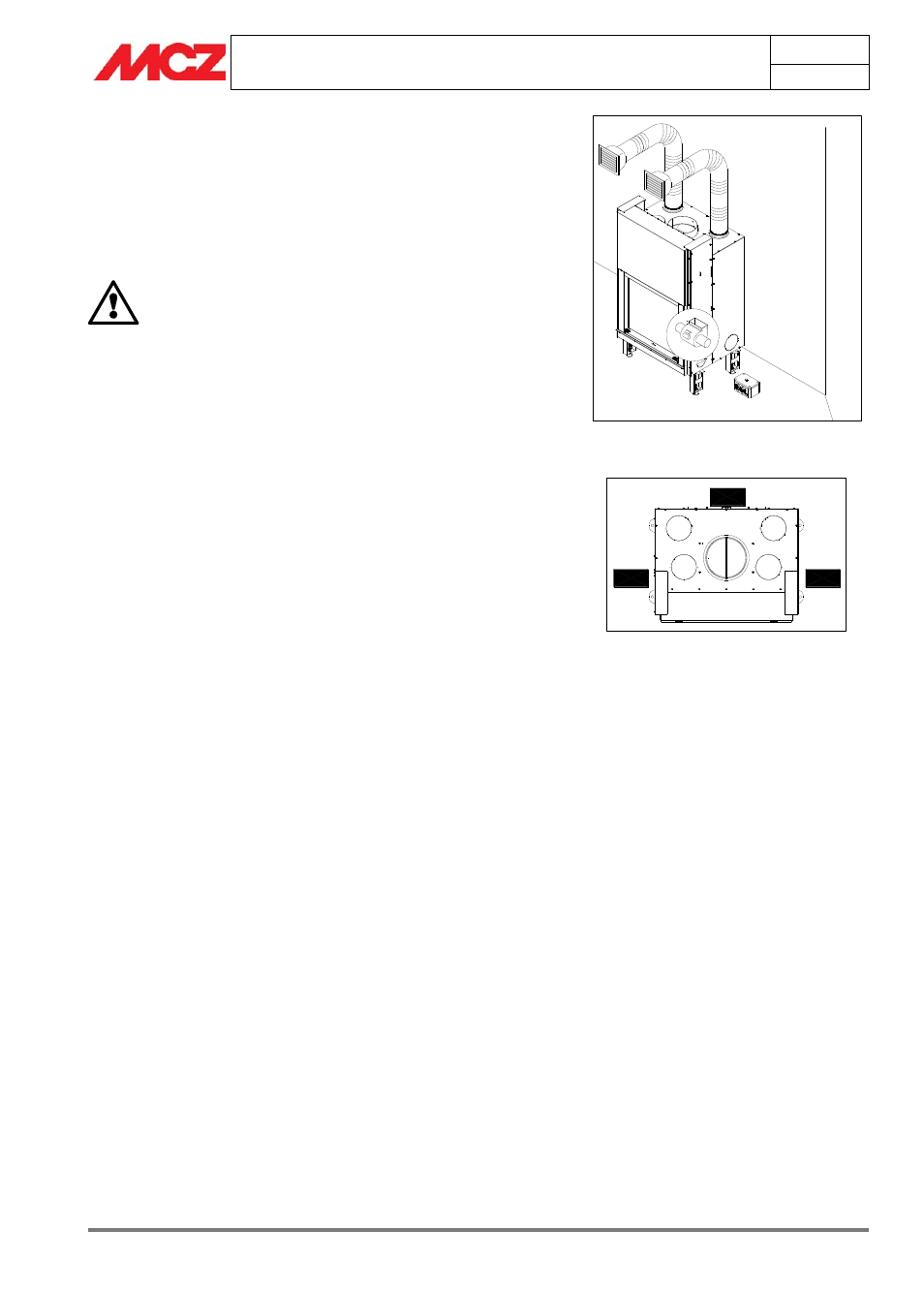

Figure 17 – Position du panneau de commande
A et du ventilateur B.
B
A
A A
A
