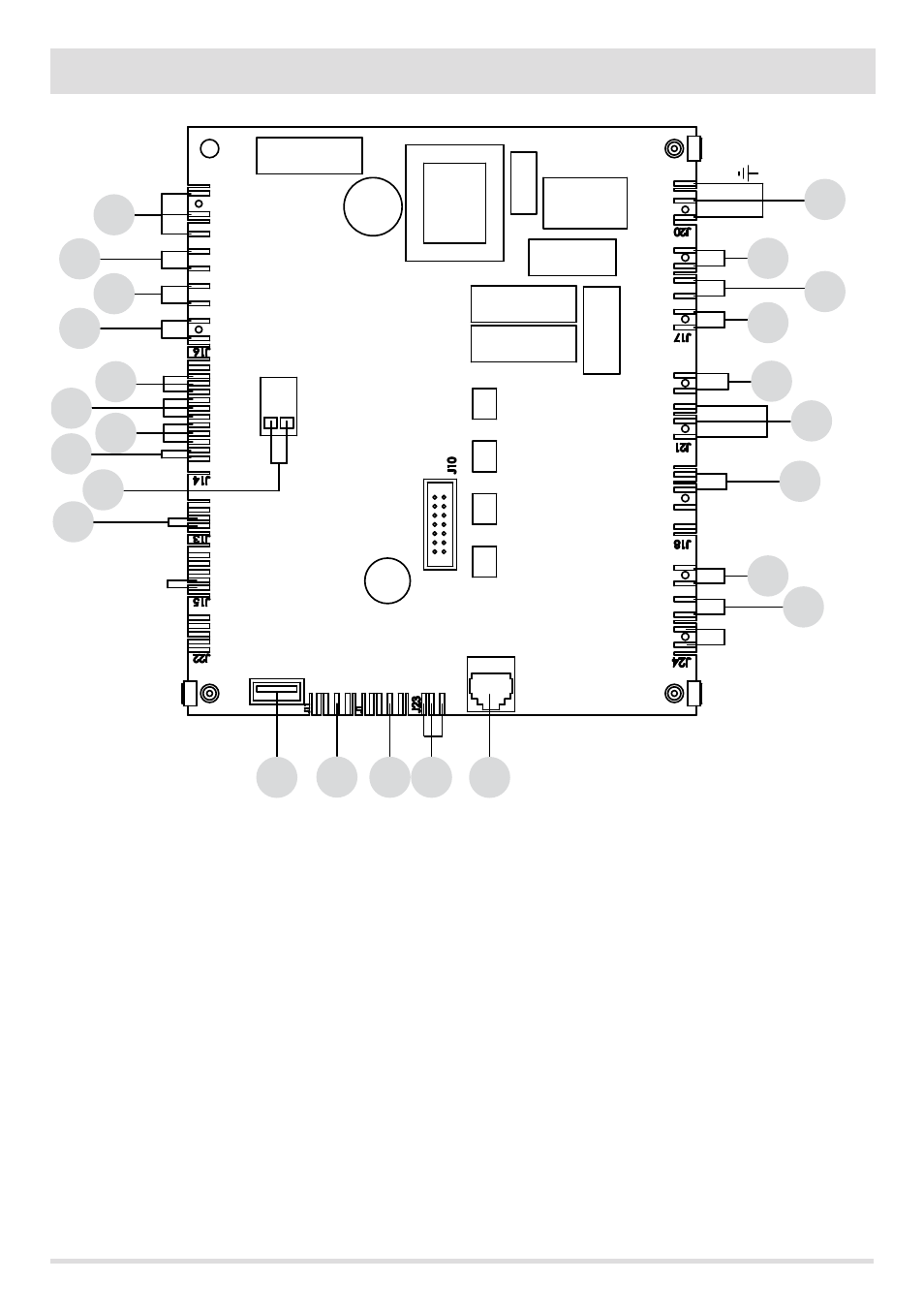

19 - SCHÉMA ÉLECTRONIQUE

LÉGENDE DES CÂBLAGES DE LA CARTE MÈRE

1.

RELAIS AUXILIAIRE (C-NO-NC)

2.

CONTACT DOMOTIQUE

3.

SONDE AMBIANTE

4.

ENTRÉE AUXILIAIRE

5.

CODEUR DES VENTILATEURS DES FUMÉES

6.

CODEUR DU MOTORÉDUCTEUR

7.

TRANSDUCTEUR DE PRESSION

8.

SONDE DE L'EAU

9.

SONDE DE LA TEMPÉRATURE DES FUMÉES

10. CAPTEUR DE NIVEAU PELLET (EN OPTION)

11. ---------------------------------------------

12. MISE À JOUR DU LOGICIEL

13. EXPANSION

14. COMMUNICATION DE SÉRIE

15. CONTRÔLE POMPE PWM

16. TABLEAU DE COMMANDE

17. THERMO-PROTECTEUR EAU

18. THERMOPROTECTEUR DU RÉSERVOIR

19. ------------------------------------

20. VANNE À TROIS VOIES

21. ALIMENTATION POMPE PWM

21bis. POMPE STANDARD

22. MOTORÉDUCTEUR

23. VENTILATEUR DES FUMÉES

24. BOUGIE DE PRÉCHAUFFAGE

25. INTERRUPTEUR

N.B. Les câbles électriques de chaque composant sont munis de connecteurs précâblés dont la mesure diffère l’une de

l’autre.
