14 - MENU CONFIGURATIONS

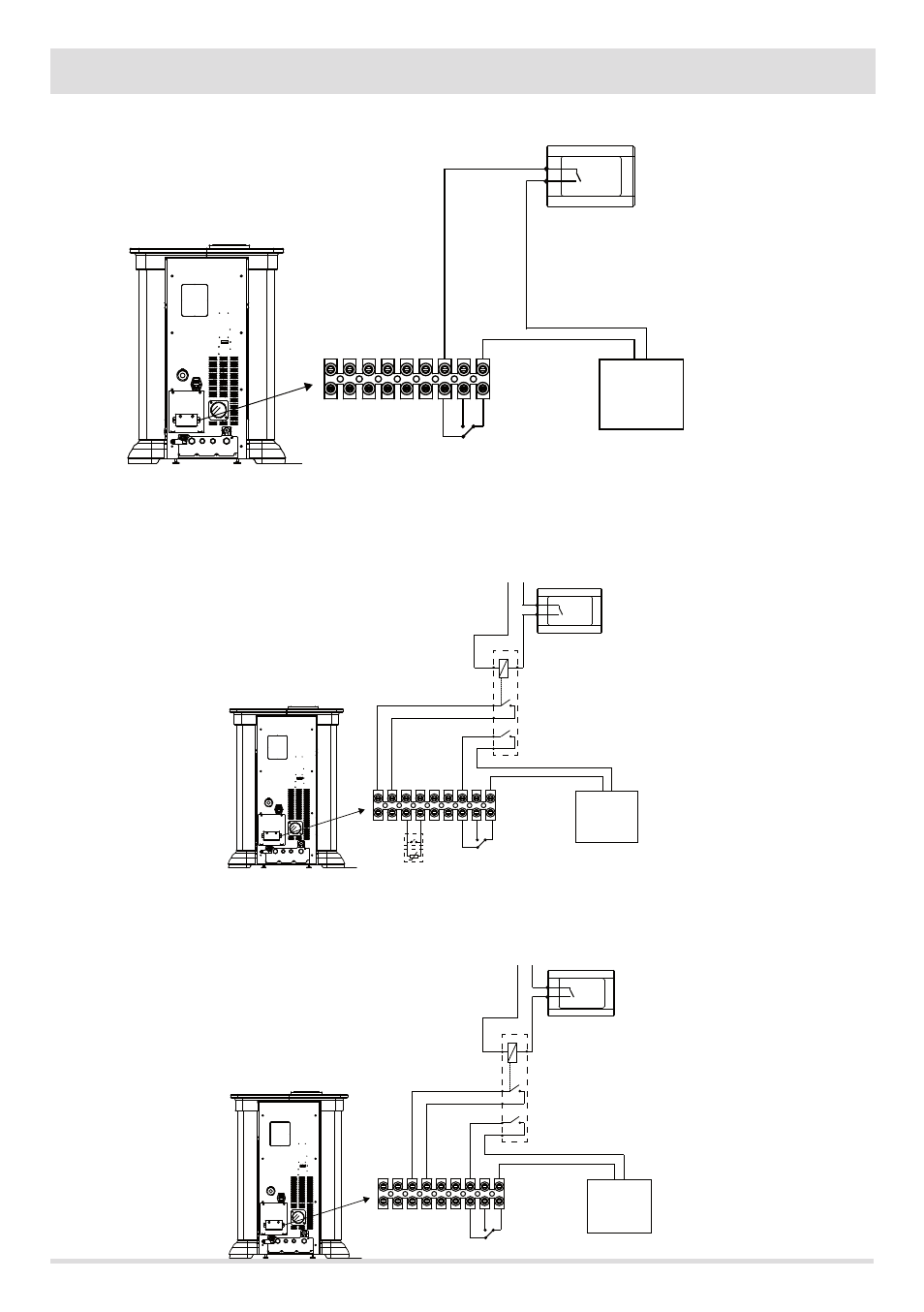

EXEMPLE 1 - RACCORDEMENT À L’ENTRÉE THERMOSTAT D’AMBIANCE DE LA CHAUDIÈRE AUX
EXEMPLE 2 - THERMOSTAT D’AMBIANCE AVEC DOUBLE CONTACT
• BORNES 1-2 THERMOSTAT D’AMBIANCE 2
• BORNES 3-4 SONDE D’AMBIANCE
• BORNES 7-9 CHAUDIÈRE AUX
EXEMPLE 3 - THERMOSTAT D’AMBIANCE AVEC DOUBLE CONTACT
• BORNES 3-4 ENTRÉE D’AMBIANCE RÉGLÉE SUR THERMOSTAT D’AMBIANCE (VOIR LE PARAGRAPHE CORRESPONDANT)
• BORNES 7-9 CHAUDIÈRE AUX
