13-MENU INFORMATIONS
Service Technique - Droits réservés - Reproduction interdite
INFORMATIONS ÉTAT POÊLE
Ce menu est utile lorsque vous voulez vérifier l’état de fonctionnement (état) du poêle.
À partir de l’écran principal, appuyer sur la touche « E » Menu, faites défiler avec la touche fléchée « D », jusqu’à l’élément informations,
appuyer sur la touche ok « E », faites défiler avec la touche fléchée « D » jusqu’au logiciel / mémoire données / état du poêle et de
sélectionner l’élément que vous souhaitez, appuyer sur OK avec la touche « E » et vous entrez dans le menu Informations - État du poêle.
Les éléments disponibles dans INFORMATIONS – ÉTAT POÊLE sont visibles en faisant défiler avec les flèches « C » et « D » sont les suivants :
état
temp. de l'eau
réglage
sonde auxiliaire réglage
active+ réglage
vent. fumées réglage
vis sans fin réglage
temp.fumées req
vent. air (non
disponible)
pompe
relais auxiliaire cand.
modbus com ind.
• Les états principaux du poêle lisibles sur l’écran sont les suivants :
ÉTAT 1-9 diverses phases d’allumage
ÉTAT 20-40 état de fonctionnement (fourniture de puissance)
ÉTAT 60-79 état alarmes
ÉTAT 80-84 état mise à l’arrêt / refroidissement / économie automatique
ÉTAT 85-93 fonctions auxiliaires
ÉTAT 94-95 état nettoyages
• TEMP.DE L’EAU Température de l’eau détectée par la sonde dans le poêle et son réglage défini
• SONDE AUXILIAIRE : relève la valeur détectée par la sonde auxiliaire (externe / bouilloire / pompe)
• ACTIVE+ : Valeur lue par le système Active Plus et son réglage
• VENT. FUMÉES : nombre de tours ventilation des fumées et son réglage
• VIS SANS FIN : nombre de tours de la vis sans fin et son réglage
• TEMP. FUMÉES : valeur de température des fumées lue par la sonde à l’intérieur du poêle
• REQ : Chauffage / Sanitaire) indique s’il existe une demande pour le chauffage de l’installation
• VENT. AIR : Niveau de fonctionnement du ventilateur d’ambiance (non disponible)
• POMPE : signale si la pome à l’intérieur du poêle est allumée (ON) ou éteinte (OFF)
• RELAIS AUX : signale l’activation (ON) ou l’état OFF du relais Aux
• CAND : signale si la bougie est allumée ou éteinte
• MODBUS COM : état de communication interface externe
• IND : adresse pour la communication avec modbus

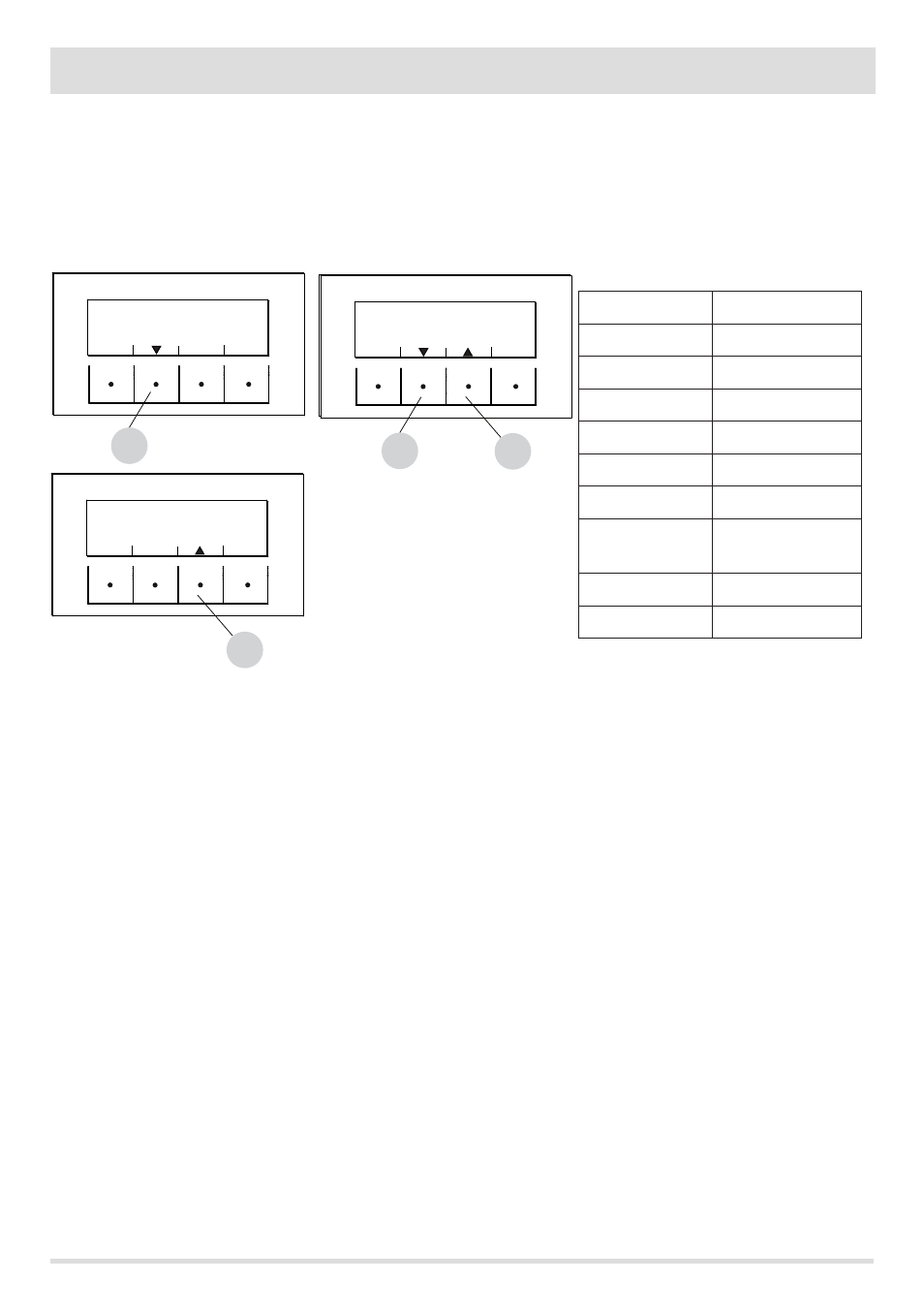

SORTIE
INFORMATIONS-ETAT POELE
ETAT = 0-OFF
TEMP.EAU = -43°C SET = 70°C
ACTIVE+ = 471 SET = 400
VENT.FUMEES = 0 SET = 0
D
C
SORTIE
INFORMATIONS-ETAT POELE
VIS S.F. = 0 SET = 0
TEMPERATURE FUMEES = 30°C REQ = BOLL
ECHANGEUR = 0% POMPE = OFF
VAN.3VOIES = NO HY. BOUG. =OFF
C
D
SORTIE
INFORMATIONS-ETAT POELE
MODBUS COM. = OFF ADRS=4
