12-SCHÉMAS ÉLECTRIQUES

Service Technique - Droits réservés - Reproduction interdite

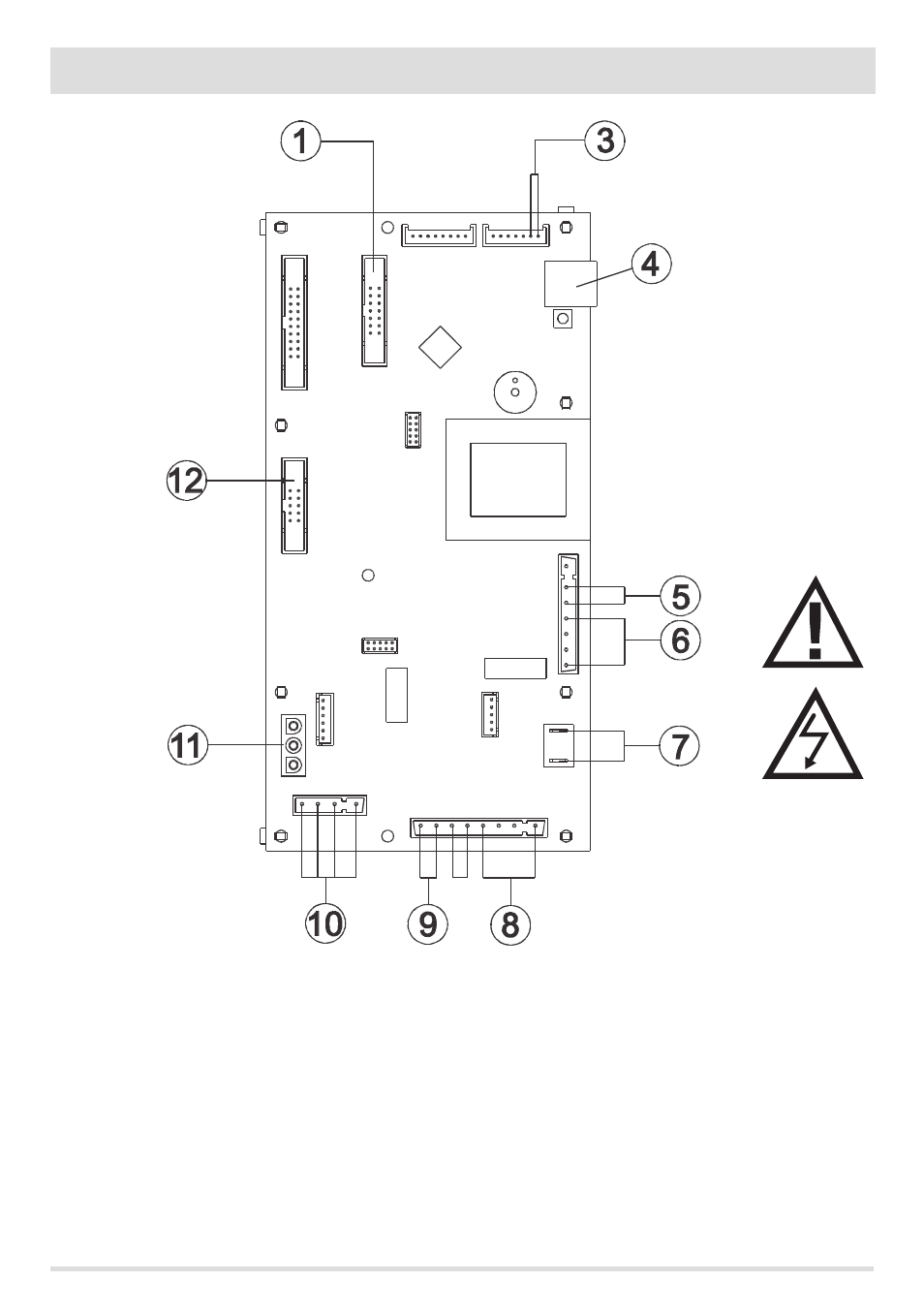

LÉGENDE CÂBLES CARTE MÈRE

1.

PANNEAU D’URGENCE

3.

SONDE FUMÉES

4.

CONNEXION MODEM

5. INTERRUPTEUR

6.

BOUGIE DE PRÉCHAUFFAGE

7.

VENTILATEUR EXPULSION FUMÉES

8. MOTORÉDUCTEUR

9.

THERMOSTAT À CONTACT

10. VENTILATEUR AIR

11. CONTRÔLE TOUR VENTILATEUR EXPULSION FUMÉES

12. CAPTEUR PORTÉE AIR

N.B.: les câbles électriques de chaque composant sont munis de connecteurs précâblés dont la mesure diffère l’une de

l’autre.
