6 -INSTALLATION ET MONTAGE
Service Technique - Droits réservés - Reproduction interdite

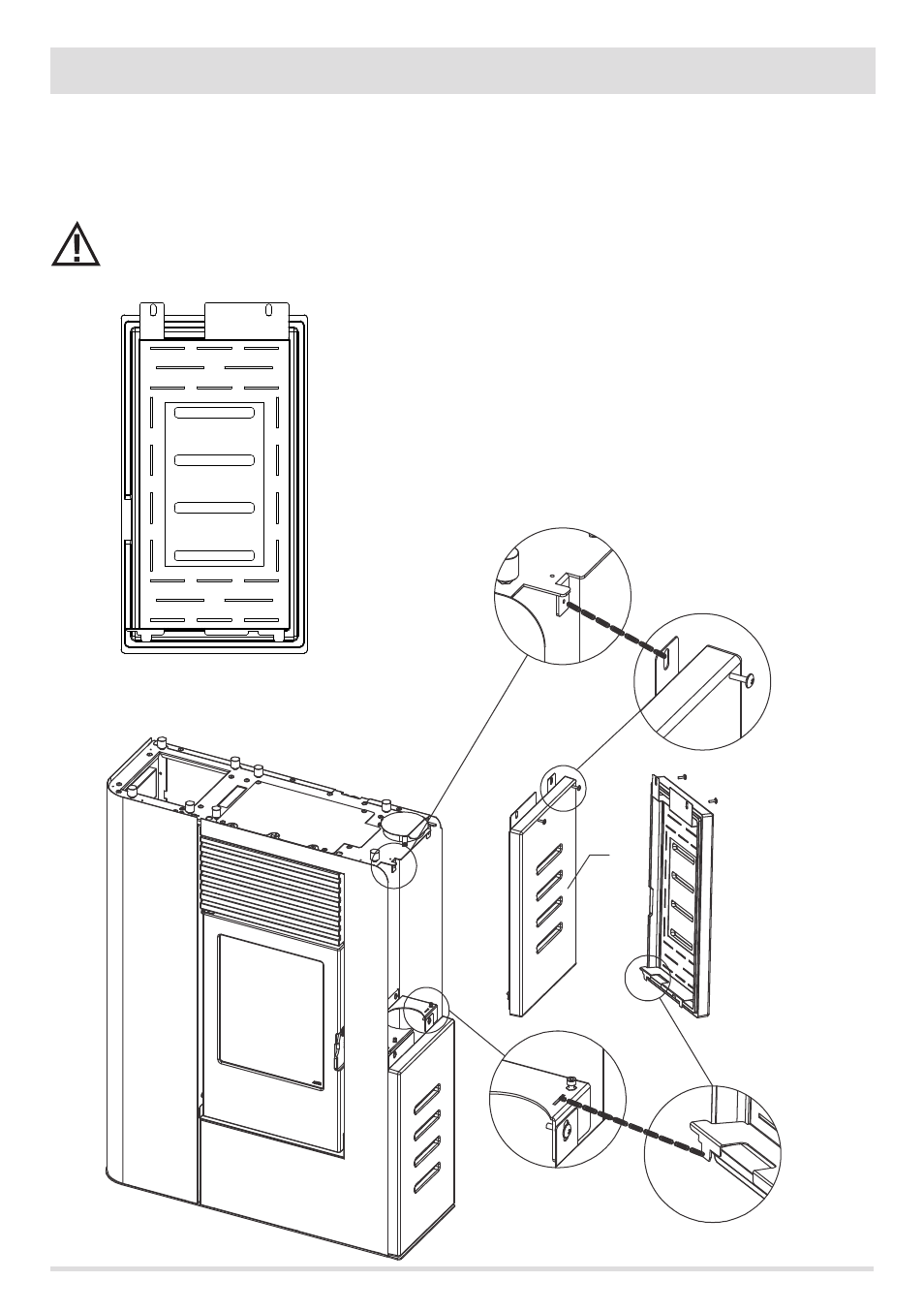

• Avec les mêmes modalités effectuées pour le montage du panneau A il est possible de fixer le panneau B. En bas, les languettes-
pos. d - présentes sur le panneau doivent entrer dans les trous présents sur la structure tandis qu’en haut il y a deux vis - pos. f - qui
bloquent le panneau à la structure. Le panneau B repose sur les deux vis réglables “e”. Il est possible que les panneaux A et B se
touchent ou bien qu’il y ait une fente trop importante, à l’aide de la vis “e” réglable, il est possible d’éviter ce problème.
IMPORTANT !
Les panneaux en céramique “A” et “B” sont interchangeables car la céramique et le support en fer sont identiques.
PANNEAUX EN CERAMIQUE (VUE INTERIEURE)
A/B = PANNEAU EN HAUT OU EN BAS
