C
D
E E
D
C
30
6 -INSTALLATION ET MONTAGE

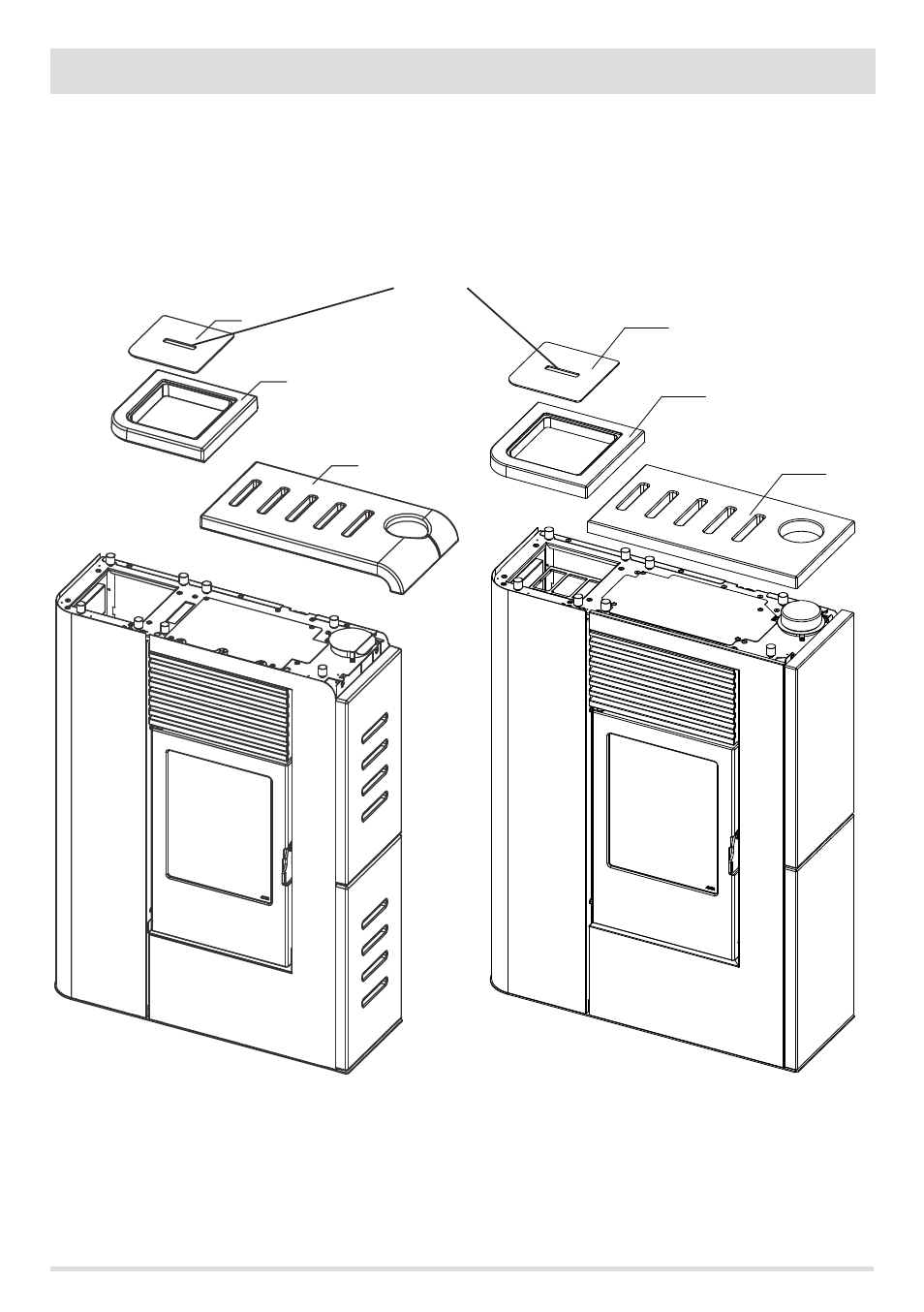

MONTAGE DU COUVERCLE SUPÉRIEUR CERAMIQUE/PIERRE SERPENTINE
Le couvercle ne nécessite d’aucune fixation particulière, il est simplement mis en appui sur la structure du produit au niveau des bouchons
en caoutchouc antivibratoire s réglables.
Ensuite, une fois les panneaux A et B montés, il est possible d’installer les pièces C, D avec le couvercle réservoir E.
MONTAGE CLAPET EN CERAMIQUE MONTAGE CLAPET EN PIERRE SERPENTINE ORIENTATION DE LA RAINURE
