7 5
4
9
8
10
13
12
11
2
3
1
6
14
15
16
+ -
GND
SIGNAL
5V
GND
SIGNAL
5V
GND
SIGNAL
12V
ROSSO BLU
ALTA TENSIONE BASSA TENSIONE
- + GND 12V
6,3 AT
1 AT
73

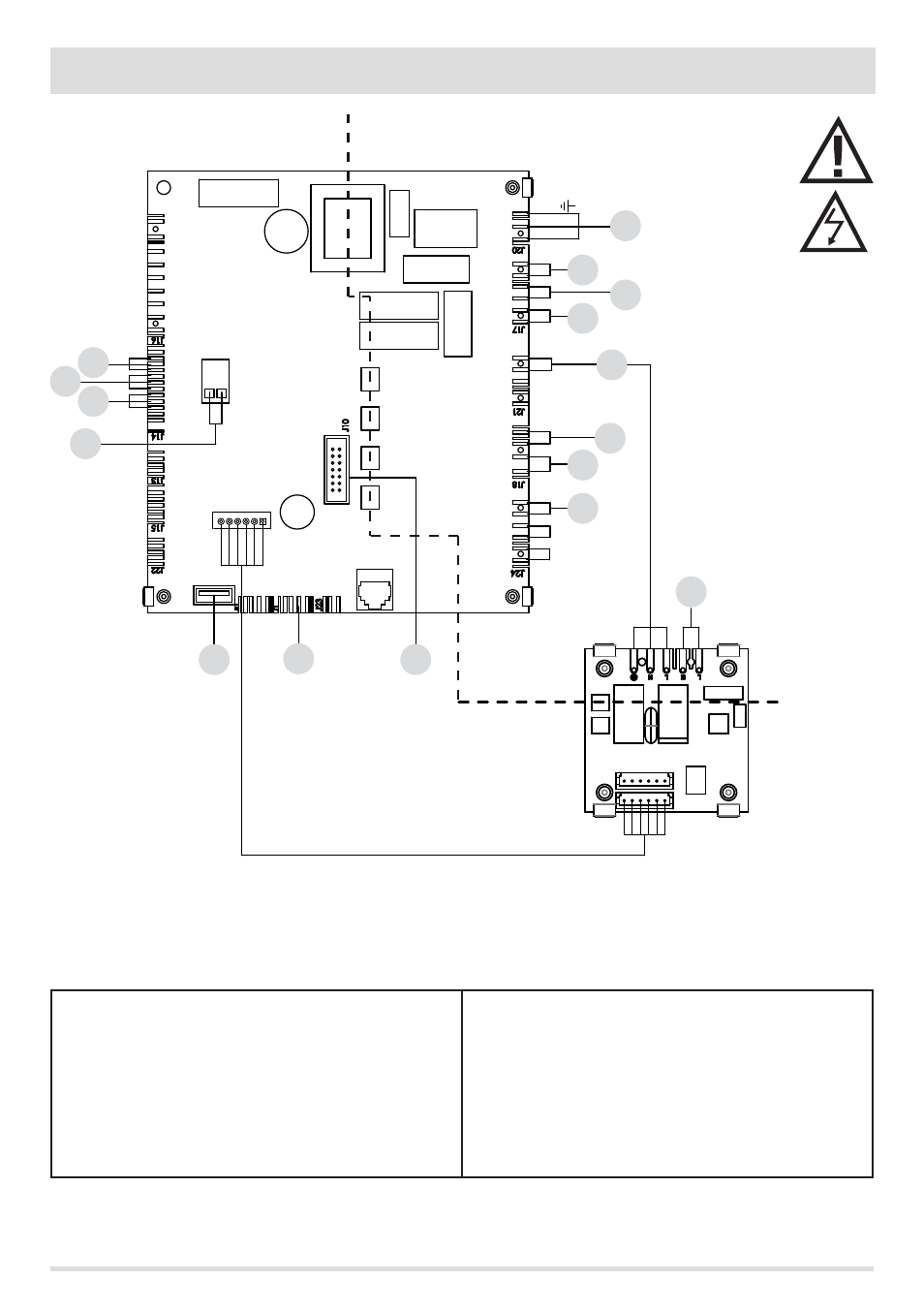

21-CARTE ÉLECTRONIQUE DES POÊLES COMFORT AIR À TROIS VENTILATEURS
Service Technique - Droits réservés - Reproduction interdite
LÉGENDE DES CÂBLAGES DES POÊLES COMFORT AIR AVEC 3 VENTILATEURS
1. CODEUR DU VENTILATEUR DES FUMÉES
2. CODEUR DU MOTORÉDUCTEUR
3. TRANSDUCTEUR DE PRESSION
4. SONDE DE LA TEMPÉRATURE DES FUMÉES
5. MISE À JOUR DU LOGICIEL (USB)
6. COMMUNICATION MODBUS POUR MODEM, WI-FI, ......
7. TABLEAU D'URGENCE
8. THERMOPROTECTEUR DU RÉSERVOIR
9. VENTILATEUR AIR 1
10. MOTORÉDUCTEUR
11. VENTILATEUR DES FUMÉES
12. BOUGIE DE PRÉCHAUFFAGE
13. INTERRUPTEUR
14. VENTILATEUR AIR 2
15. ALIMENTATION AUXILIAIRE
16. VENTILATEUR AIR 3
N.B. Les câbles électriques de chaque composant sont munis de connecteurs précâblés dont la mesure diffère l’une de
l’autre.
CÂBLES ÉLEC-
TRIQUES SOUS
TENSION
DÉBRANCHER LE
CÂBLE D'ALIMEN-
TATION 230 V
AVANT D'EFFEC-
TUER TOUTE
OPÉRATION
SUR LES CARTES
ÉLECTRIQUES
