D1
D2
D3
S1
S2
S3
27
7-MONTAGE DU POÊLE SUITE/CLUB
Service Technique - Droits réservés - Reproduction interdite
MONTAGE DES PANNEAUX LATÉRAUX

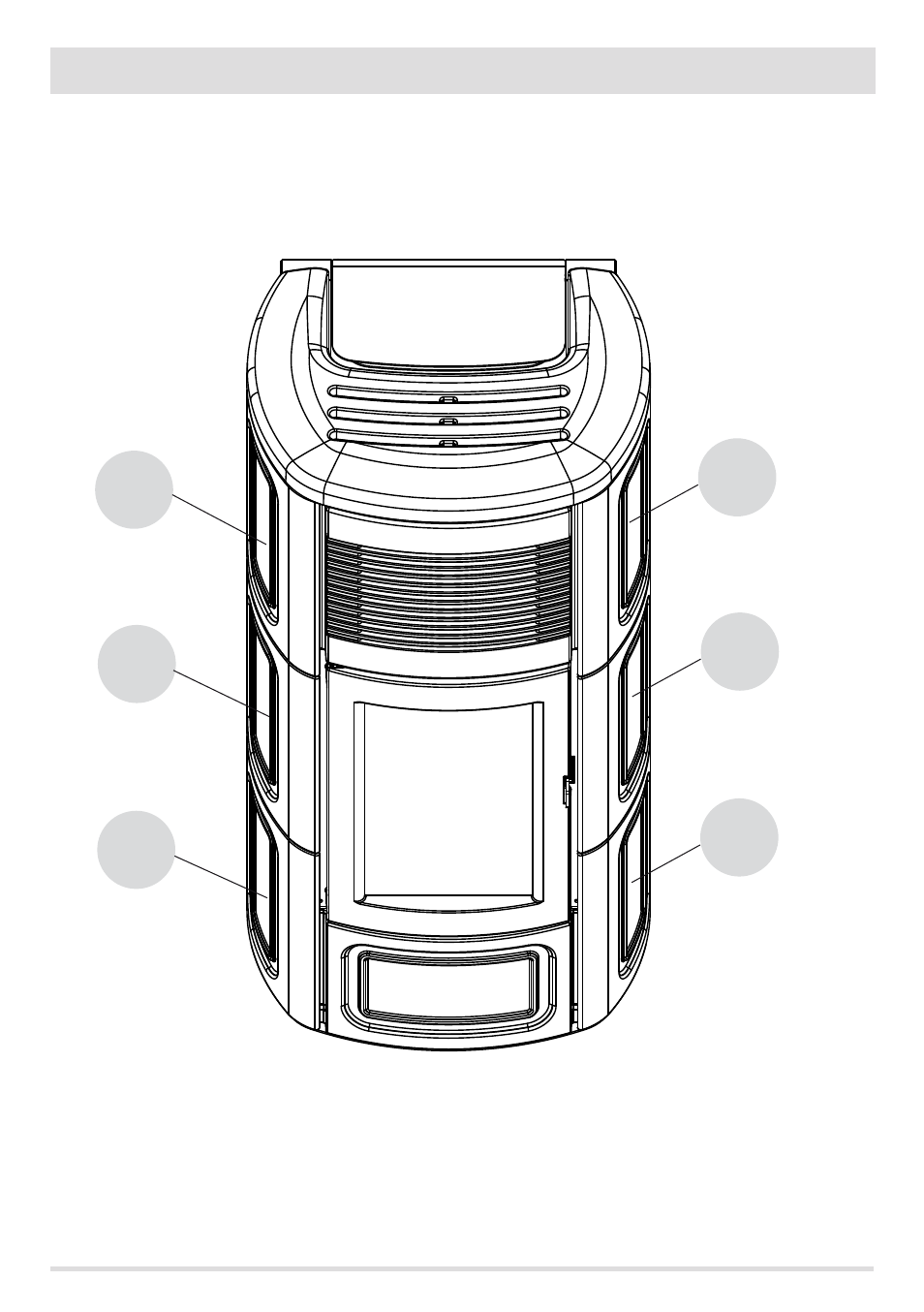

Les carreaux en céramique, dans la partie interne, ont des sigles nécessaires pour le bon positionnement. Comme on peut le voir sur
l’image ci-dessous, sur le côté droit ils sont appelés D1/D2/D3 et sur le côté gauche S1/S2/S3 à positionner du bas vers le haut.
