7-MONTAGE DU POÊLE SUITE/CLUB
Service Technique - Droits réservés - Reproduction interdite

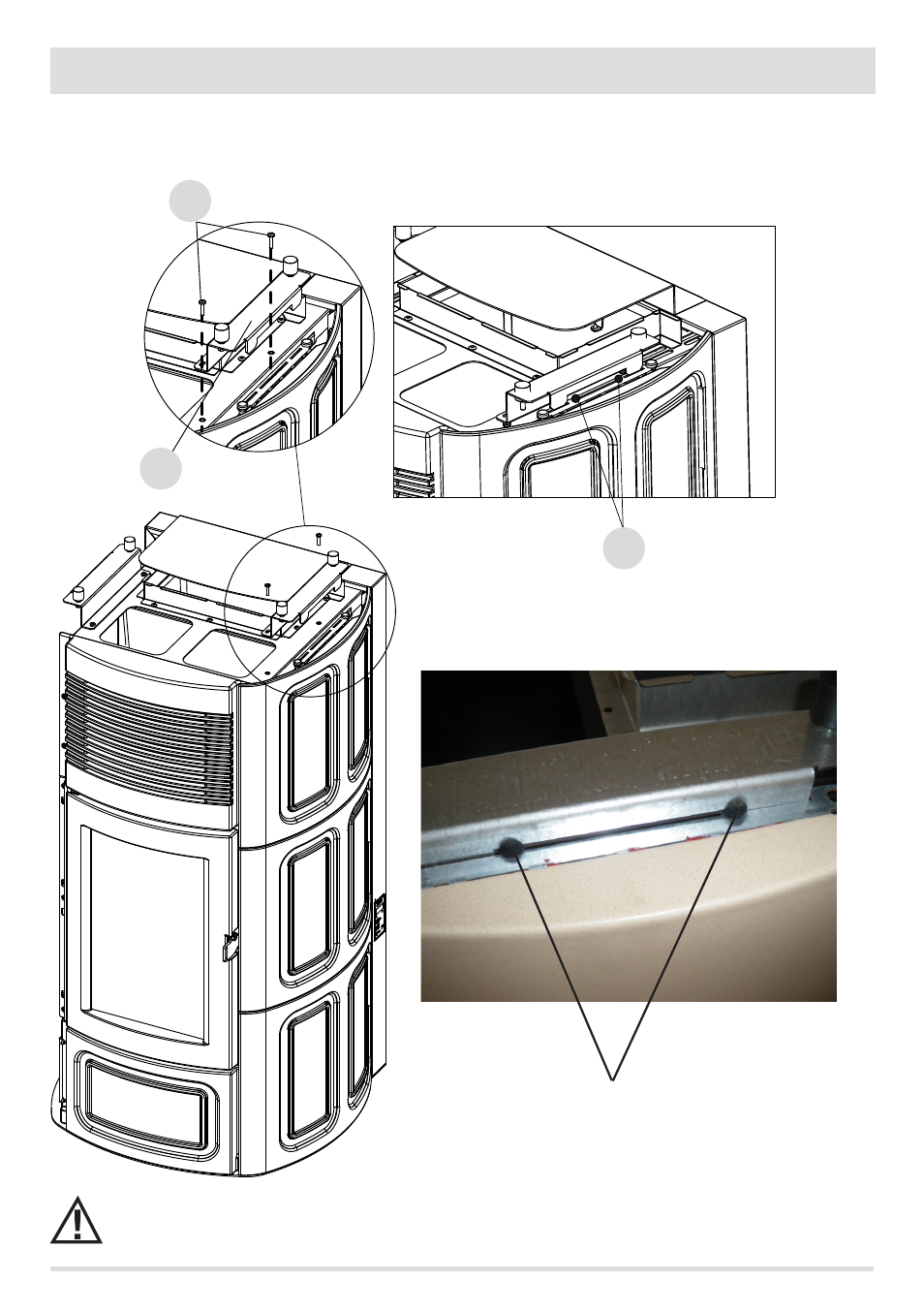

En-haut, fixer le panneau «D3» avec l’étrier « F » à l’aide des deux vis « p ». Entre le support « F » et le support du panneau de carreaux en
céramique « D3 » introduire les feutres fournis en équipement. Cet étrier servira de support du couvercle en céramique.
Procéder de la même manière pour la fixation des céramiques de l’autre côté (appelés S1/S2/S3).
Pour éviter les vibrations du carreau en céramique, en plus des éléments en caoutchouc déjà placés sur les supports
de tous les carreaux en céramique, il est conseillé de mettre deux feutres « K » (fournis en équipement avec le kit
céramique) entre les deux supports du dernier carreau en céramique (voir les images ci-dessus).
