F-56

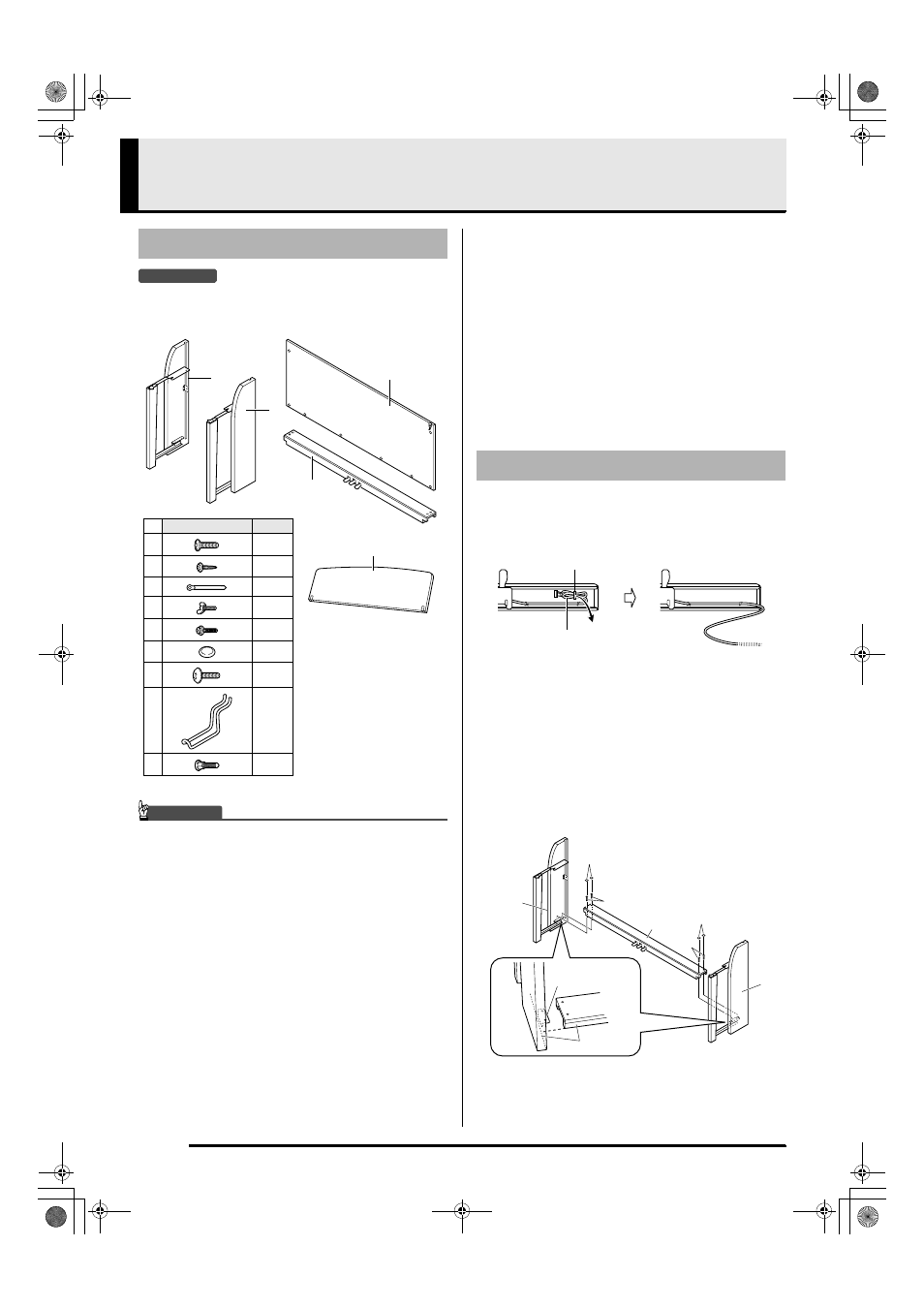

Assemblage du support
PRÉPARATIFS
• Les outils nécessaires pour l’assemblage ne sont pas
fournis avec le support. Vous aurez besoin d’un gros
tournevis à tête cruciforme (+) pour l’assemblage.
IMPORTANT !
• Si quelque chose manque ou est endommagé,
contactez votre service après-vente CASIO.
• N’utilisez pas d’autres vis que celles fournies avec le
support. Le support et/ou le piano numérique
pourraient être endommagés.
*
ATTENTION
• Le support doit être assemblé par au moins deux
personnes.
• Le support doit être assemblé sur une surface
plate.
• Ne retirez pas le ruban maintenant le couvercle
du clavier en place tant que l’assemblage n’est
pas terminé. Le couvercle du clavier pourrait
sinon s’ouvrir et se refermer durant
l’assemblage et causer des blessures aux mains
ou aux doigts.
• Faites attention à ne pas vous coincer les doigts
entre les pièces durant leur assemblage.
1.
Détachez le ruban 1 qui lie le câble de
pédales à l’arrière de la traverse D et sortez
le câble de pédales de la traverse.
2.
Fixez les panneaux latéraux A et B à la
traverse D . Fixez les panneaux latéraux
avec les quatre vis E .
• Lorsque vous installez la pièce 2 , faites glisser les
ferrures 3 dans les fentes aux deux extrémités de la
traverse D . Si les ferrures 3 ne sont pas insérées à
fond dans les extrémités de la traverse D , les vis E
ne pourront pas entrer dans les trous de vis des
ferrures
3 et leur filetage risque d’être endommagé.
• Recouvrez les têtes de vis avec les capuchons J .
Déballage
C
D
A
B
Part Qté
E 4
F 6
G 1
H 2
I 2
J 4
K 2
L 1
M 1
N
Pour assembler le support
1
Câble de pédales
A
D
B
J
J
3
2
E
E
