10
>> Connexions
Connecter des sources numériques
Les entrées HDMI vous permettent de
connecter un maximum de cinq sources
externes (décodeur, ordinateur, console
de jeu...) à votre téléviseur. Tous les
appareils connectés au système peuvent
être configurés (
voir page 16 ).
Suivant le type d'appareil que vous connectez
au système, vous aurez besoin de différents
câbles et peut-être d'adaptateurs. Si vous avez
plus de deux types d'appareils nécessitant
une prise PUC, vous devez acheter un câble
PUC supplémentaire. Ces câbles et adaptateurs
sont disponibles auprès de votre revendeur
Bang & Olufsen.
Connecter un décodeur
> Branchez le câble à la prise correspondante
du décodeur.
> Reliez le câble à l'une des prises HDMI IN
du système.
> Pour pouvoir contrôler le décodeur à l'aide
de votre télécommande, reliez un émetteur
IR à l'une des prises PUC et connectez-le au
récepteur IR du décodeur.
Reportez-vous à
la page 13 pour plus d'informations sur les
émetteurs IR
.
> Suivez les instructions qui s'affichent à
l'écran pour configurer la source.
Connecter un lecteur Blu-ray
> Branchez le câble à la prise correspondante
du lecteur DVD/Blu-ray.
> Reliez le câble à l'une des prises HDMI IN
du système.
> Pour pouvoir contrôler le lecteur DVD/Blu-
ray à l'aide de votre télécommande, reliez
un émetteur IR à l'une des prises PUC et
connectez-le au récepteur IR du lecteur.
Reportez-vous à la page 13 pour plus
d'informations sur les émetteurs IR
.
> Suivez les instructions qui s'affichent à
l'écran pour configurer la source.
Connecter une console de jeu
> Branchez le câble à la prise correspondante
de la console de jeu.
> Reliez le câble à l'une des prises HDMI IN
du système.
> Pour pouvoir contrôler la console de jeu à
l'aide de votre télécommande, reliez un
émetteur IR à l'une des prises PUC et
connectez-le au récepteur IR de la console.
Reportez-vous à la page 13 pour plus
d'informations sur les émetteurs IR
.
> Suivez les instructions qui s'affichent à
l'écran pour configurer la source.
Connecter un appareil photo numérique
> Branchez le câble à la prise correspondante
de l'appareil photo.
> Reliez le câble à l'une des prises HDMI IN
du système.
> Suivez les instructions qui s'affichent à
l'écran pour configurer la source.
CTRL 1 CTRL 2 CTRL 3
PUC 3 A+B PL 1 PL 2 PL 3
EXT IR PUC 1
A+B
CTRL 4
PUC 2
A+B
CTRL 5
NOT
USED
PL 4 PL 5
1 2 3 4 5
HDMI IN
AV
IN
S/P-DIF
IN
5V
0,5A
12V=1.0A
STAND COMMON INTERFACE
CHIPSIDE
CHIPSIDE
5V=50mA
AERIAL
14/18V=0.4A
SATELLITE
HDMI
OUT
MONITOR
CONTROL
IR/AUTO
CONTRAST
PL 6

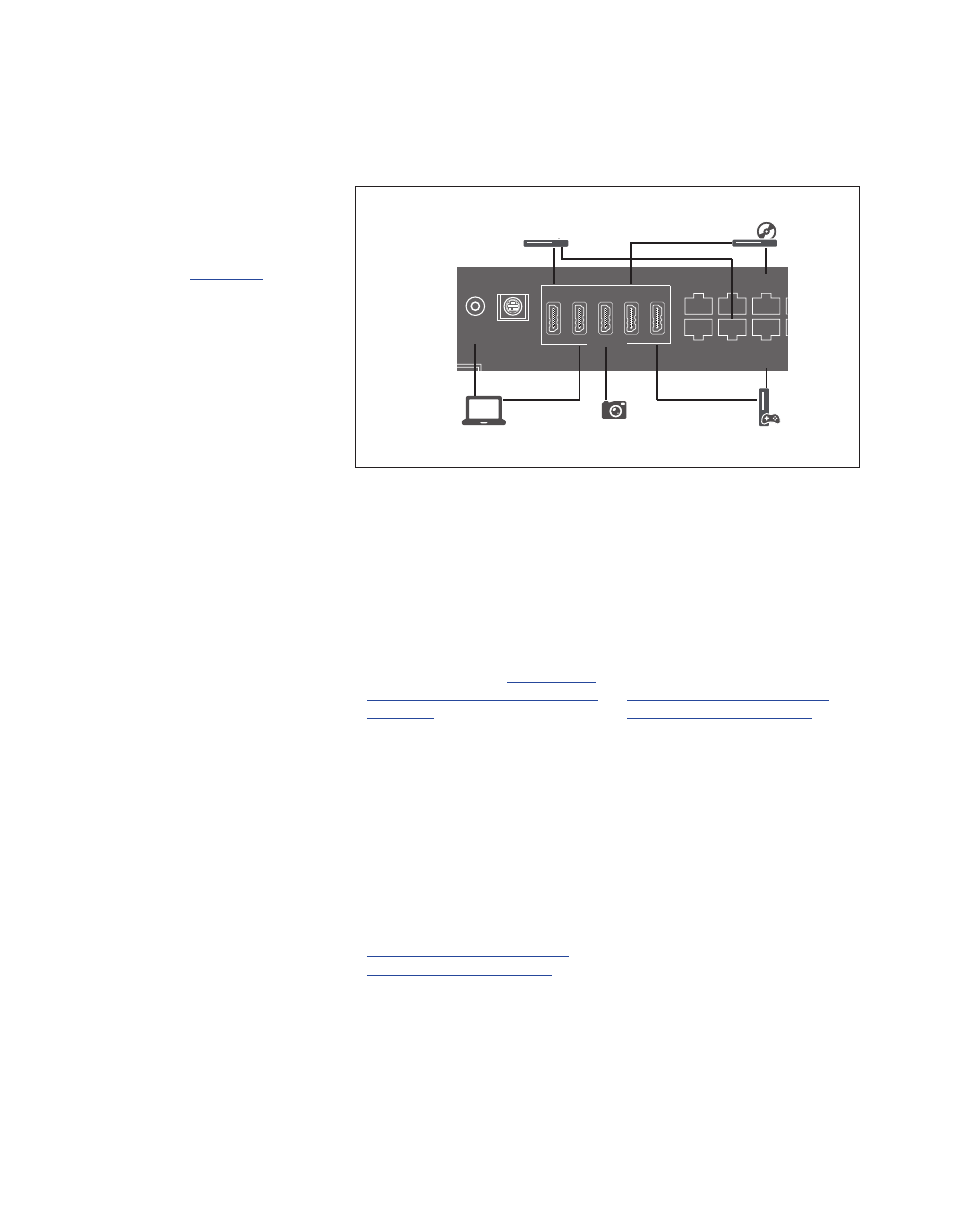

Exemple de sources numériques connectées.
Décodeur
Lecteur DVD/Blu-ray
Ordinateur Console de jeu
Appareil photo
numérique
