SMA Technologie AG Gestion des batteries
Manuel d’utilisation SI3324/4248-14:FF2406 Page 41
6.3 Protection contre décharge profonde/Etat de la
batterie
Les batteries au plomb vieillissent 100 fois plus rapidement en état de décharge pro-
fonde qu'en état de charge complète. Selon le type de batterie, des états de charge
inférieur à 40 % sont déjà considérés comme décharge profonde. Par conséquent,
une protection fiable contre les décharges profondes est primordiale pour assurer
une longue durée de vie de la batterie. La protection contre les décharges profondes
du Sunny Island 3324/4248 utilise des seuils de tension compensés en courant à re-
tardement. Les trois niveaux différents donnent les quatre états de la batterie (BatS-
tate) suivants :
• Service normal (BatState = Normal)
• 1. niveau (BatState = Warning)
• 2. niveau (BatState = Low)
• 3. niveau (BatState = Critical)

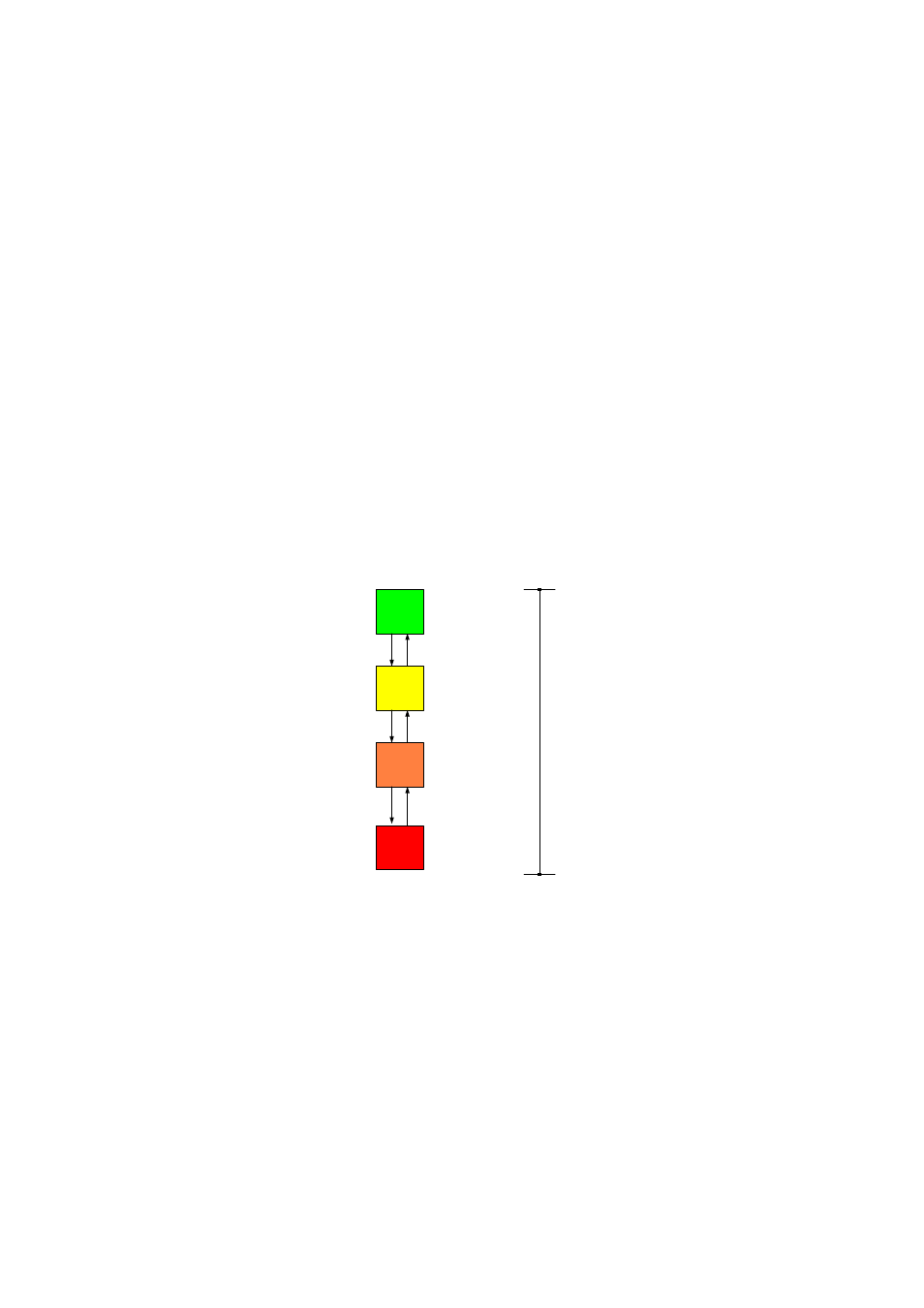

Le schéma suivant montre les quatre états de batterie :
Tant que le Sunny Island 3324/4248 n'a pas détecté de décharge profonde, l'état
de la batterie (BatState) reste sur « Normal ».
Cependant, dès que le premier seuil de décharge profonde est atteint, le Sunny Is-
land 3324/4248 bascule à l'état « Warning ». Celui-ci peut être utilisé pour démar-
rer un générateur.
Normal
Warning
(Start
Generator)
Low
(Load
Shedding)
Critical
(Shut
down)
BatVoltage, BatCurrent >
SocLim1
for t > 15 minutes
BatVoltage, BatCurrent >
SocLim2
for t > 15 minutes
BatVoltage, BatCurrent >
SocLim3
for t > 15 minutes
or charge current
BatVoltage, BatCurrent <
SocLim1
for t > 2/6/30 minutes
BatVoltage, BatCurrent <
SocLim1
for t > 2/6/30 minutes
and no charging current
BatVoltage, BatCurrent <
SocLim2 for t > 2/6/30
minutes
100 %
SocLim1
SocLim2
SocLim3
0 %
