4 Commande/Mise en service
Avant de mettre en service le Sunny Island 3324/4248, familiarisez-vous avec les
commandes de l'appareil.
4.1 Eléments de commande et affichages
La fenêtre d'affichage à deux lignes indique les fonctions, l'état de service, les pa-
ramètres, les données et les erreurs du Sunny Island 3324/4248. Pour la navigation,
utilisez les touches fléchées ainsi que les touches ESC et ENTER. Les différents élé-

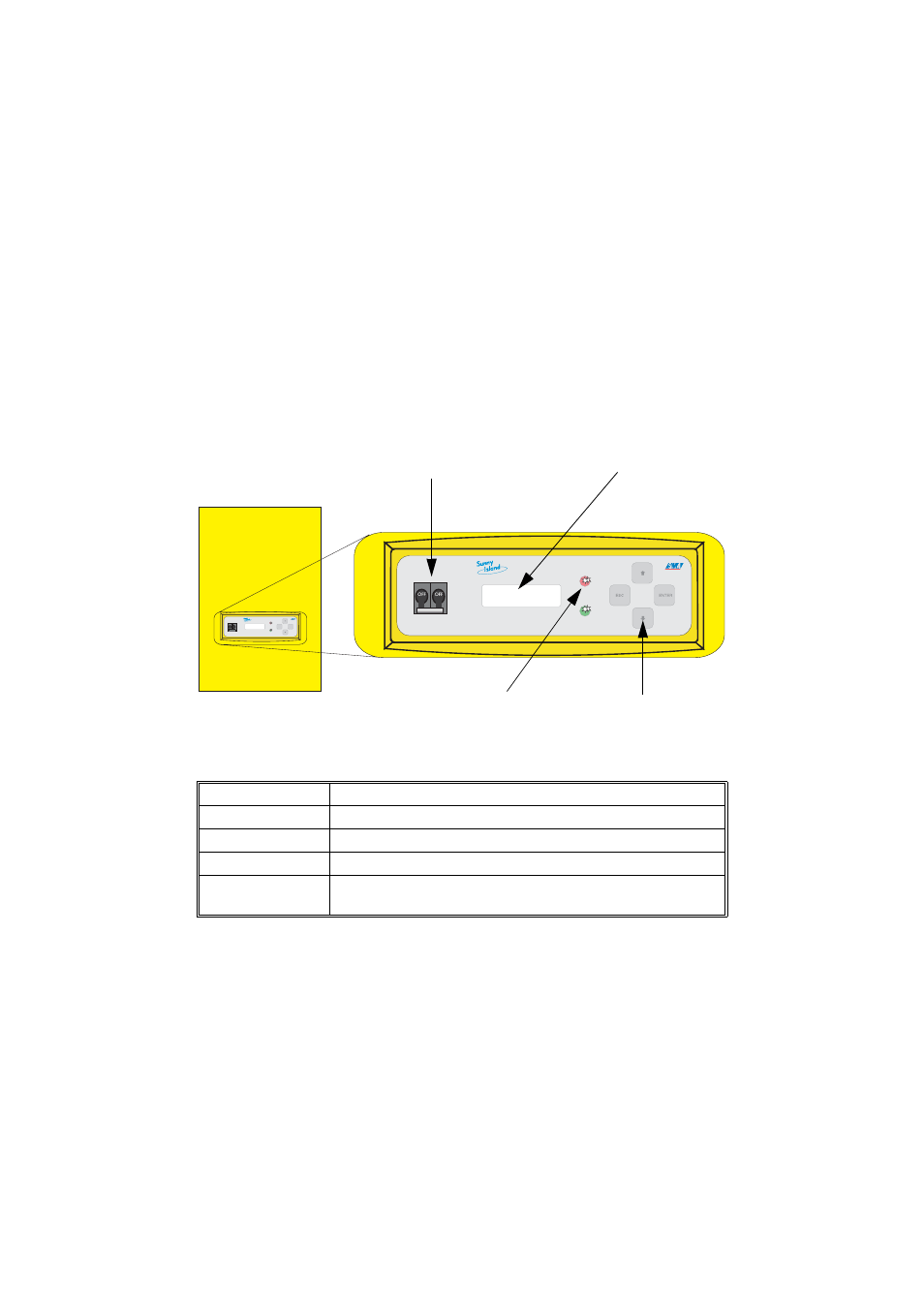

ments de commande sont représentés sur le schéma ci-dessous.
Le tableau suivant indique la fonction des touches :
L'interrupteur de déconnection DC connecte ou déconnecte le Sunny Island 3324/
4248. Notez que toutes les sources de tension (batterie, réseau (en îlotage), géné-
rateur) doivent être coupées du Sunny Island 3324/4248 pour que l'appareil soit
complètement hors tension (voir chapitre 4.2 « Mise en marche et mise à l'arrêt »
(Page 20)).
Touche
Fonction
ESC
Interruption, réponse NON, passer au menu supérieur
↑
Passer au menu supérieur, augmenter une valeur
↓
Passer au menu inférieur, réduire une valeur
ENTER
Sélectionner une fonction, sélectionner une valeur, confirmer
des modifications, réponse OUI
ENTER
ESC
OFF
OFF
Interrupteur de déconnection DC
Affichage
DEL d'état de service
Touches de com-
mande
