2.2 En un coup d'œil :

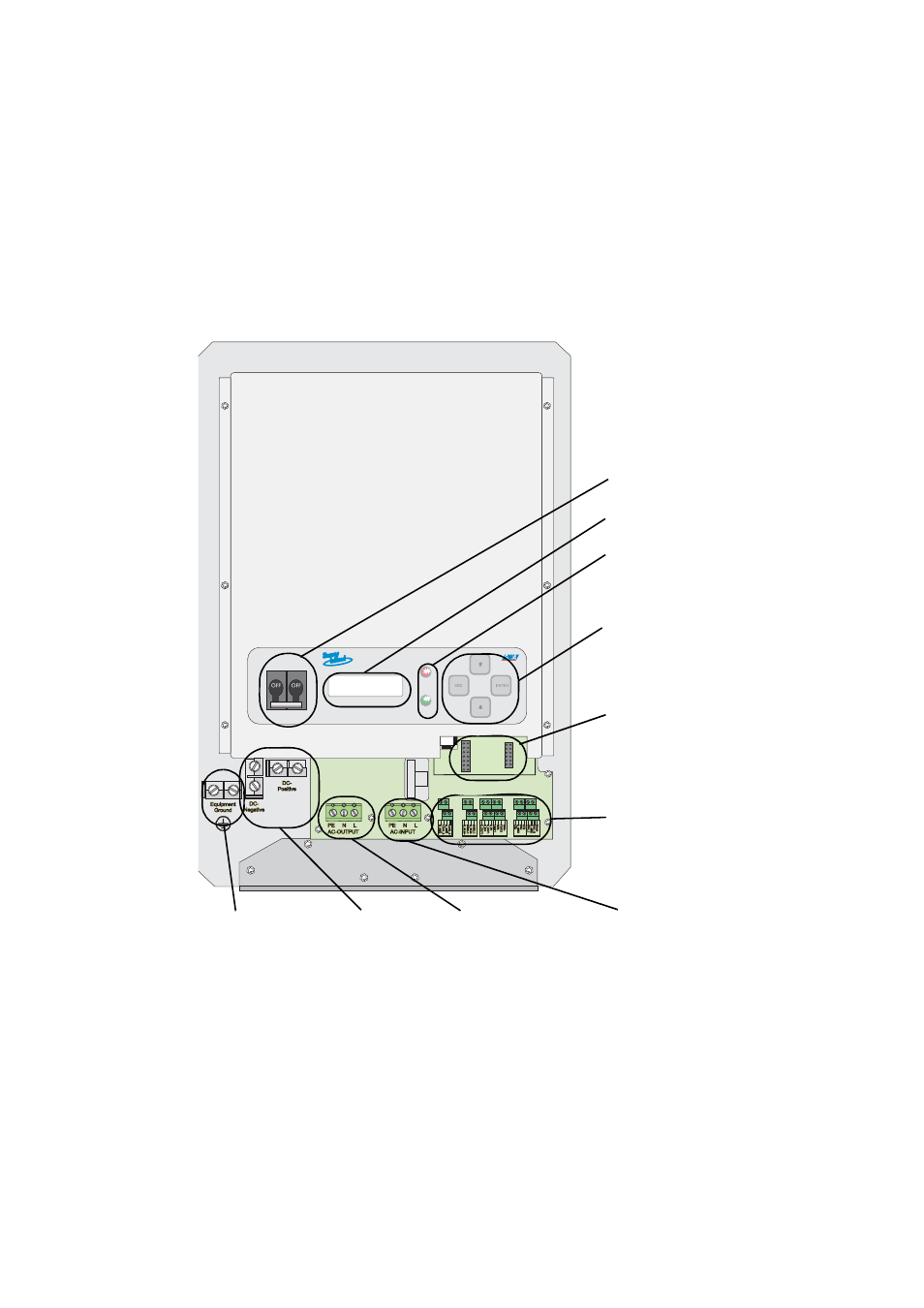

Le schéma suivant donne un aperçu de tous les éléments de commande et des rac-
cordements du Sunny Island 3324/4248 (sans couvercle de boîtier).
Port pour Piggy-
Back
(communication)
Dispositif de pro-
tection automati-
que DC
Affichage
DEL d'état de ser-
vice rouge en
haut, vert en bas
Raccordement
DC
(batterie)
Entrée AC
(générateur/réseau)
Sortie AC
(réseau en îlotage)
Touches
Raccords supplé-
mentaires (par
ex. communica-
tion, relais de
commande...)
Mise à la terre
DC et AC
