SMA Technologie AG L'interface de communication
Instructions d’installation SBTLHCMS-11:SF2406 Page 55
- Broche 7, couleur :
9. Branchez le cavalier (E) conformément au plan de raccordement du dispositif de
raccordement. Le tableau de droite donne un aperçu des fonctions du cavalier.
10. Placez l'interface de communication sur la platine (F) à partir de la gauche.
11. Fermez le Sunny Boy comme décrit au chapitre 7.2.

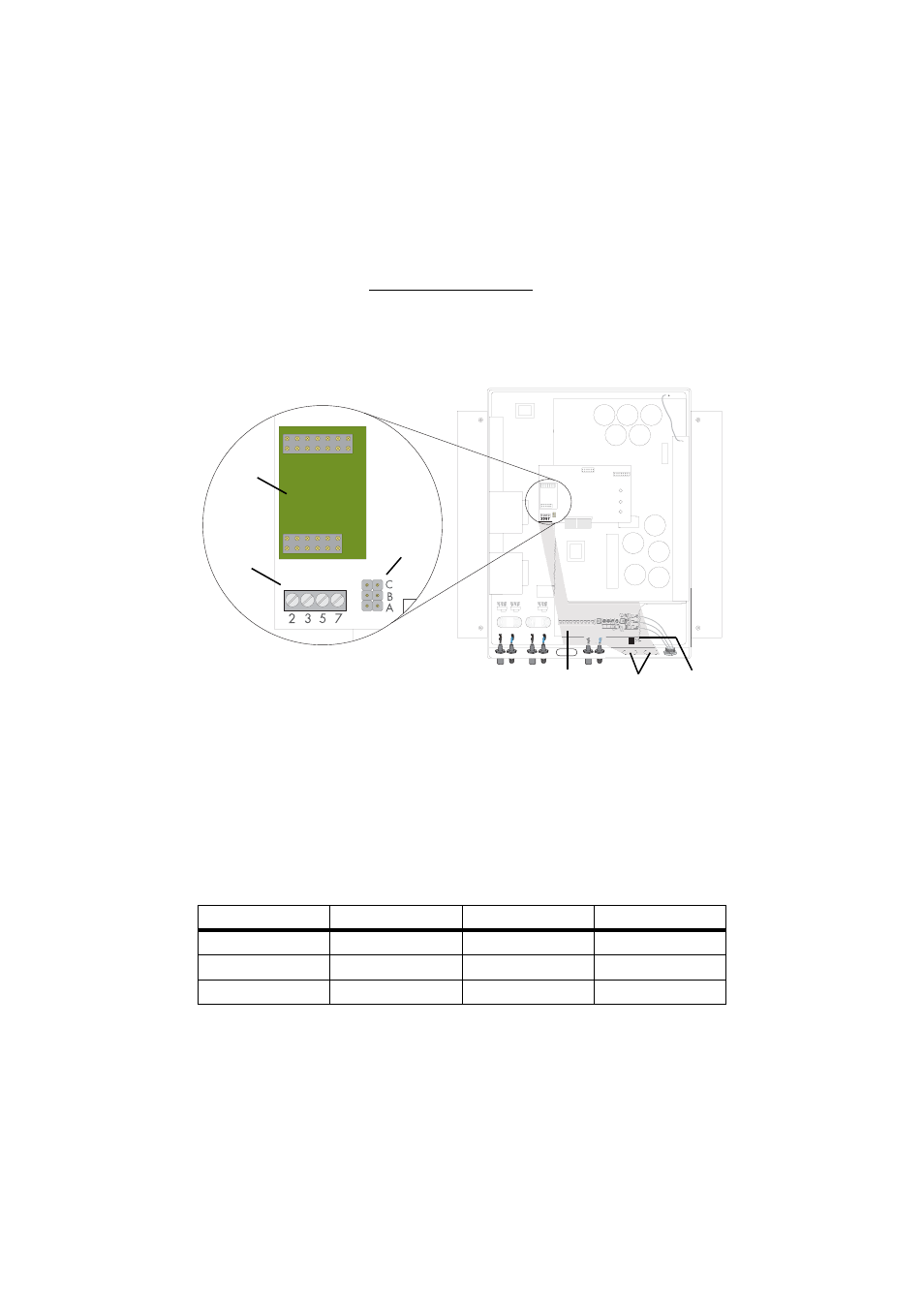

11.1.1 Fonctions des cavaliers
A Passages du fond du boîtier du Sunny Boy
B Disposition du câble (grisé)
C Raccordement PE
D Bornes à vis pour le raccordement des câbles de communication
E Emplacement de cavalier
F Emplacement de l'interface
Cavalier A Cavalier B Cavalier C
RS232 - - -
RS485 Terminaison Polarisation 1 Polarisation 2
Piggy-Back radio - - -
F
D
E
C B A
