6 Installation
6.1 Montage
Pour un montage sans problèmes du Sunny Boy, il est
conseillé d'utiliser le support mural fourni. Pour le
monter à la verticale et dans les murs en béton ou en
pierre, vous pouvez utiliser des vis à six pans 8 mm
x 50 mm en acier inoxydable conformément à la
norme DIN 571 ainsi que des chevilles de type
SX10.
Lors de la configuration de la suspension, n'oubliez
pas de tenir compte du poids du Sunny Boy (31 kg).

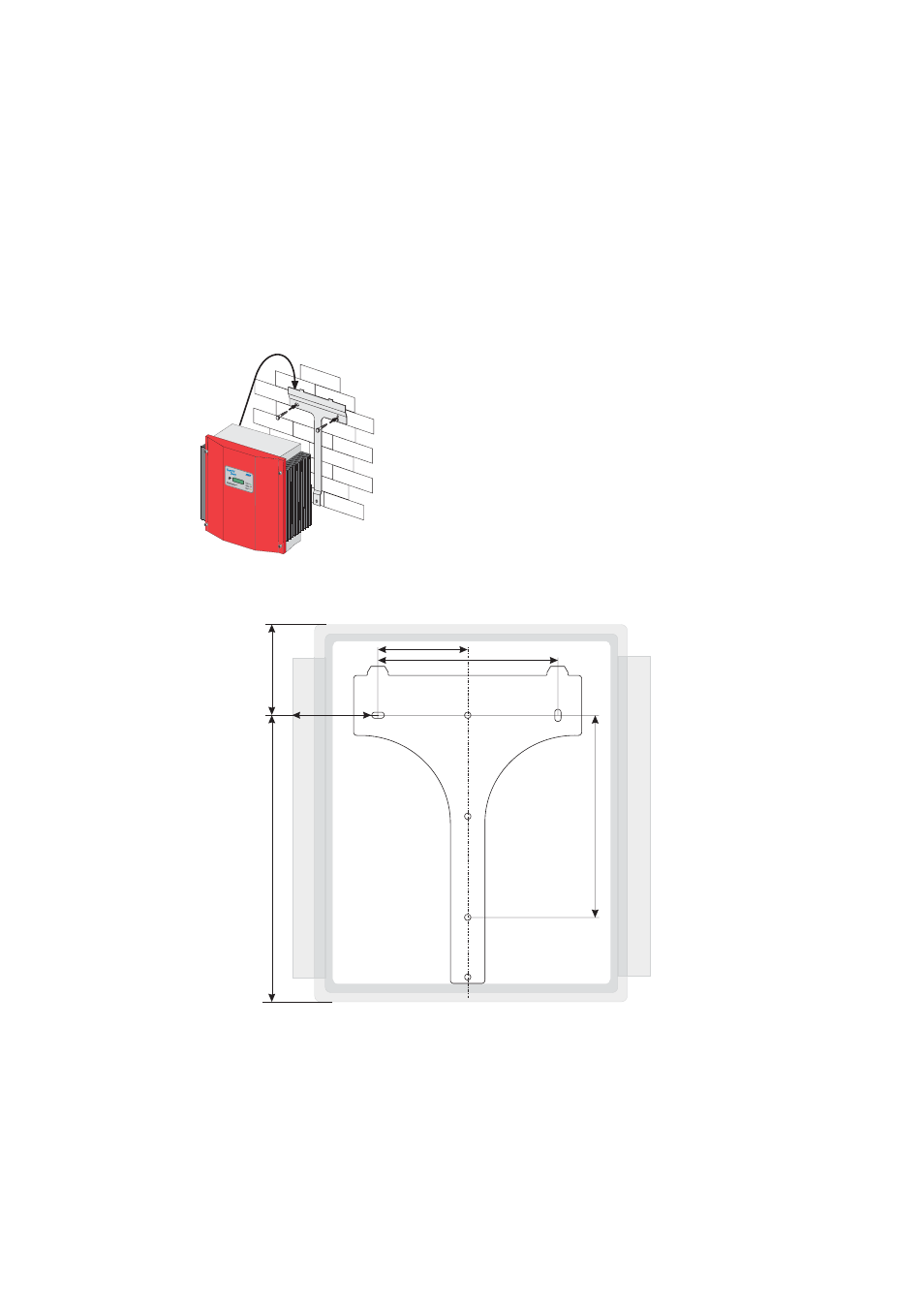

Si vous ne souhaitez pas utiliser le support mural fourni comme gabarit, observez les
dimensions présentées dans le croquis ci-dessous. Le montage de l'onduleur réalisé à
l'aide du support mural est décrit à la page suivante.
300 mm
260 mm
130 mm
105 mm
95 mm
395 mm
