10 Configuration d'un disjoncteur de ligne
Caractéristiques techniques requises des onduleurs utilisés
• Ampérage maximal autorisé du fusible de l'onduleur = 25 A
Le choix de la ligne, le type de pose, les températures ambiantes ainsi que d'autres
conditions environnantes limitent la protection maximale de la ligne.
•
Dans notre exemple, nous supposons que la ligne choisie (6 mm²) peut, pour ce
type de pose, encore supporter un courant nominal de 32,2 A.
Choix du disjoncteur automatique de ligne :
• Le courant nominal maximal possible des disjoncteurs automatiques de ligne est
limité par le courant nominal maximal possible de la ligne utilisée et la protection
maximale possible de l'onduleur.
• Dans notre exemple, 25 A sont possibles.
La fonction thermique des disjoncteurs automatiques de ligne doit être soumise à un
contrôle.
Exemple de configuration thermique d'un disjoncteur automatique de ligne sur
une installation photovoltaïque autonome génératrice de courant pour
l'exploitation réseau en parallèle.

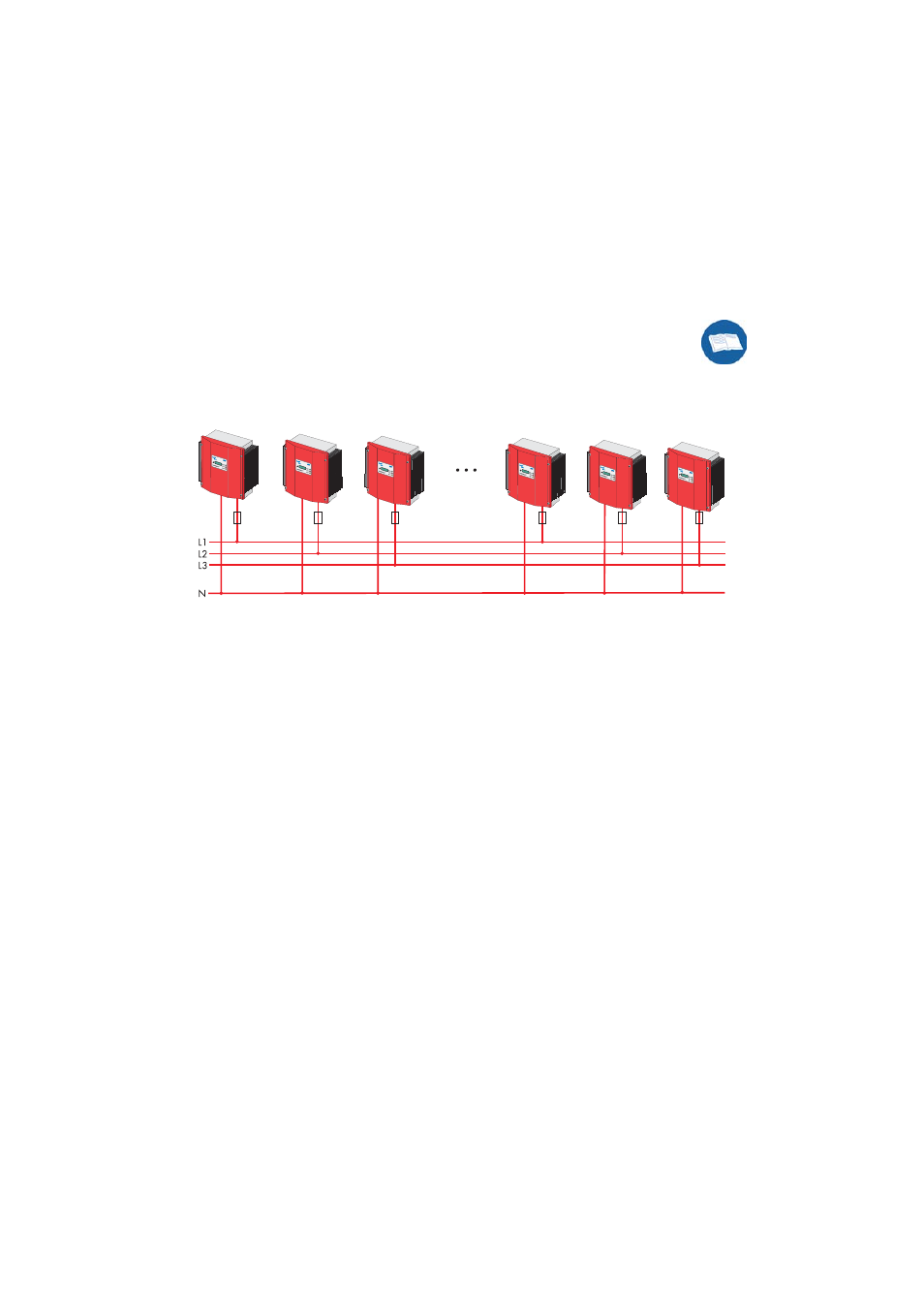

Soit une installation PV comportant 9 onduleurs Sunny Boy SB 4200TL HC Multi-
String ou SB 5000TL HC Multi-String, avec trois onduleurs par phase.
• courant de sortie maximal = 19 A (Sunny Boy SB 4200TL HC Multi-String)
22 A (Sunny Boy SB 5000TL HC Multi-String)
