SMA Solar Technology AG Mise en service
Instructions d’installation SB33_38-IFR104850 39
6 Mise en service
6.1 Mise en service de l’onduleur
1. Avant la mise en service, vérifiez les conditions préalables suivantes :
– Fixation correcte de l’onduleur
– Raccordement correct du câble AC (réseau)
– Raccordement complet des câbles DC (strings photovoltaïques)
– Les entrées DC non-utilisées sont obturées par les connecteurs DC et les bouchons
d’étanchéité correspondants
– Couvercle du boîtier vissé fermement
– Electronic Solar Switch (ESS) enfiché fermement
– Le disjoncteur automatique est configuré correctement
2. Activez le disjoncteur de protection de ligne.
☑ La DEL verte s’allume : la mise en service a réussi.
ou
☑ La DEL verte clignote en cas de rayonnement insuffisant : les conditions de connexion au
réseau ne sont pas encore satisfaites. Attendre que le rayonnement soit suffisant.
ou
☑ La DEL rouge ou jaune s’allume ou clignote : présence d’un dysfonctionnement. Continuez
à partir du point 3.
3. Lisez le chapitre 9 « Recherche d'erreurs » (page 55) et supprimez l'erreur ou le
dysfonctionnement le cas échéant.

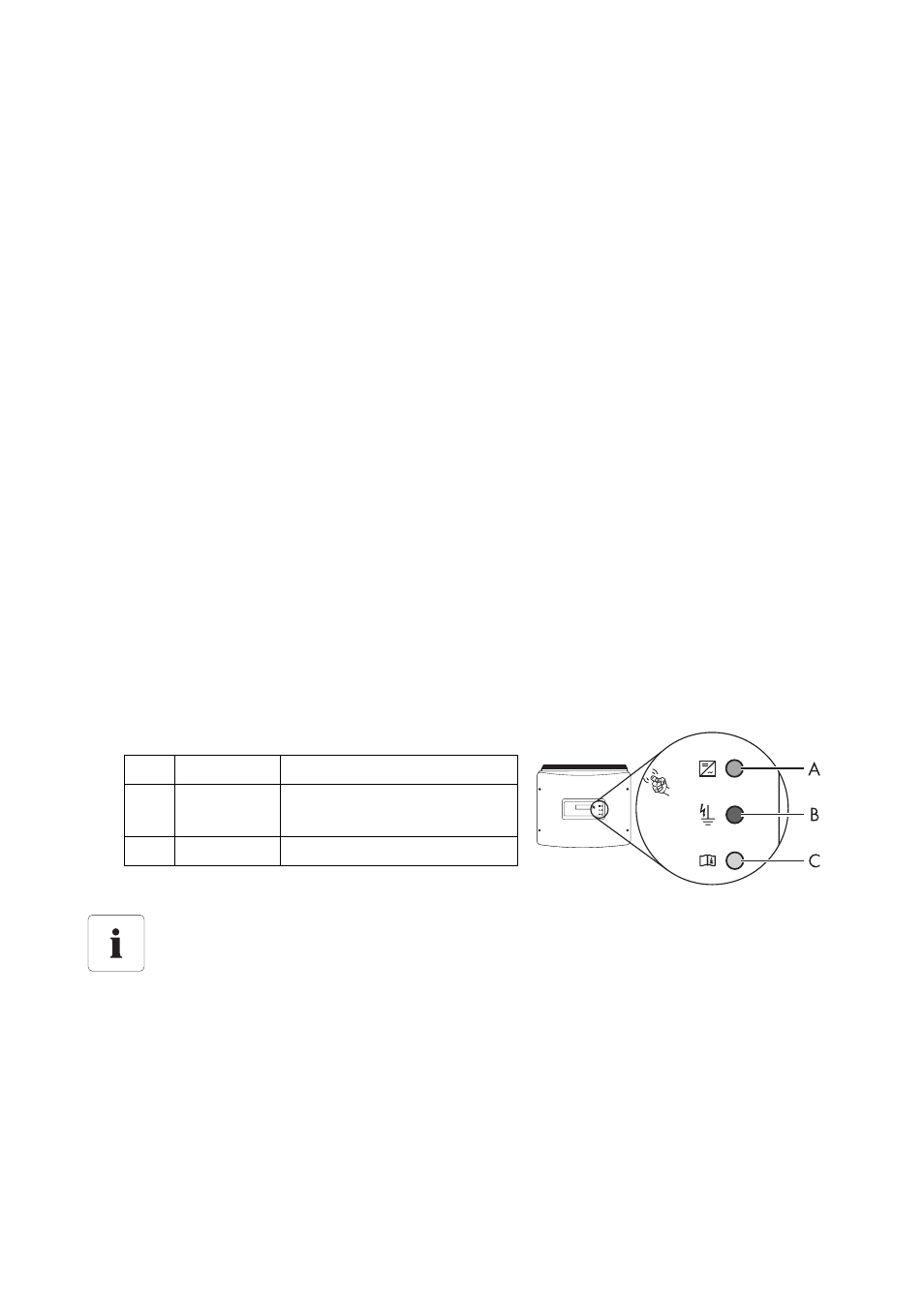

A DEL verte En service
B DEL rouge Défaut à la terre ou varistor
défectueux
C DEL jaune Dysfonctionnement
Autotest selon DK 5940, Ed. 2.2 lors de la première mise en service (uniquement
pour l'Italie)
La norme italienne DK 5940 exige qu’un onduleur ne soit raccordé au réseau public
qu’une fois les temps de coupure pour la surtension, sous-tension, fréquences minimale et
maximale contrôlés.
Démarrez l'autotest comme décrit au chapitre 6.2 « Autotest selon la norme DK 5940, Ed.
2.2 (uniquement pour l'Italie) » (page 40). Le test dure env. 8 minutes.
