Raccordement électrique SMA Solar Technology AG
26 SB33_38-IFR104850 Instructions d’installation

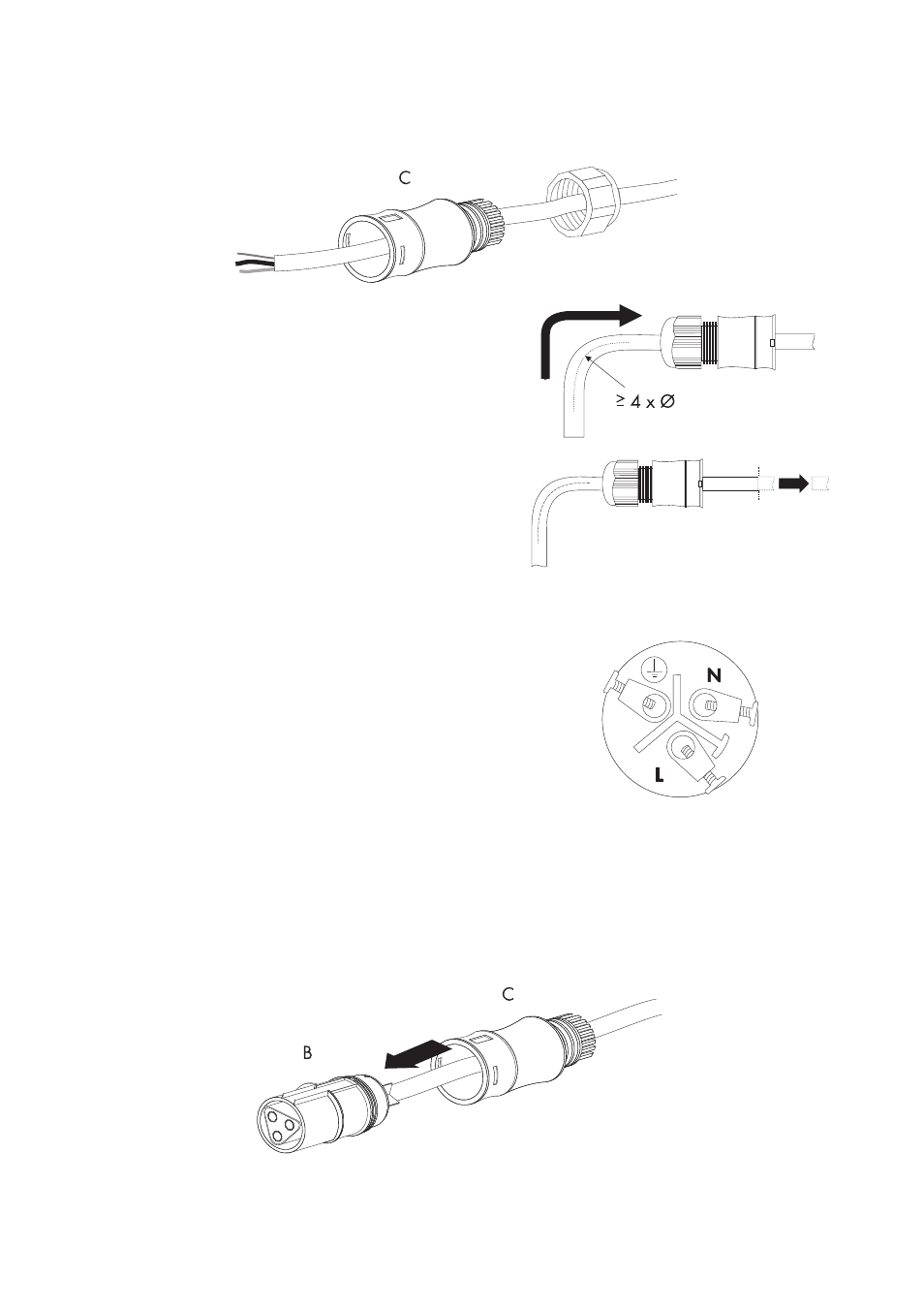

5. Emboîtez le manchon fileté (C) avec la bague d'étanchéité sur le câble AC.
6. Pliez le câble AC pour former une courbe. Le rayon
de courbure doit au moins être quatre fois supérieur
au diamètre du câble.
7. Raccourcissez le câble.
8. Raccourcissez la phase L et le conducteur neutre N
de 4 à 5 mm.
9. Insérez le conducteur de protection de terre (vert-
jaune) dans la borne filetée comportant le symbole
de mise à la terre sur l'embout de douille et serrez
la vis. Le conducteur de protection (PE) doit être
plus long que les fils de connexion des conducteurs
L et N.
10. Insérez le conducteur neutre N (bleu) dans la
borne filetée N de l'embout de douille et serrez la
vis.
11. Insérez la phase L (marron ou noir) dans la borne
filetée L sur l'embout de douille et serrez la vis.
12. Vérifiez que les fils de raccordement sont bien
serrés.
13. Appuyez le manchon fileté (C) sur l'embout de douille (B) jusqu'à ce que vous l'entendiez
s'encliqueter.
