Raccordement électrique
SMA Solar Technology AG
22
SB33_38-IFR104850
Instructions d’installation
5.2.2 Vue intérieure

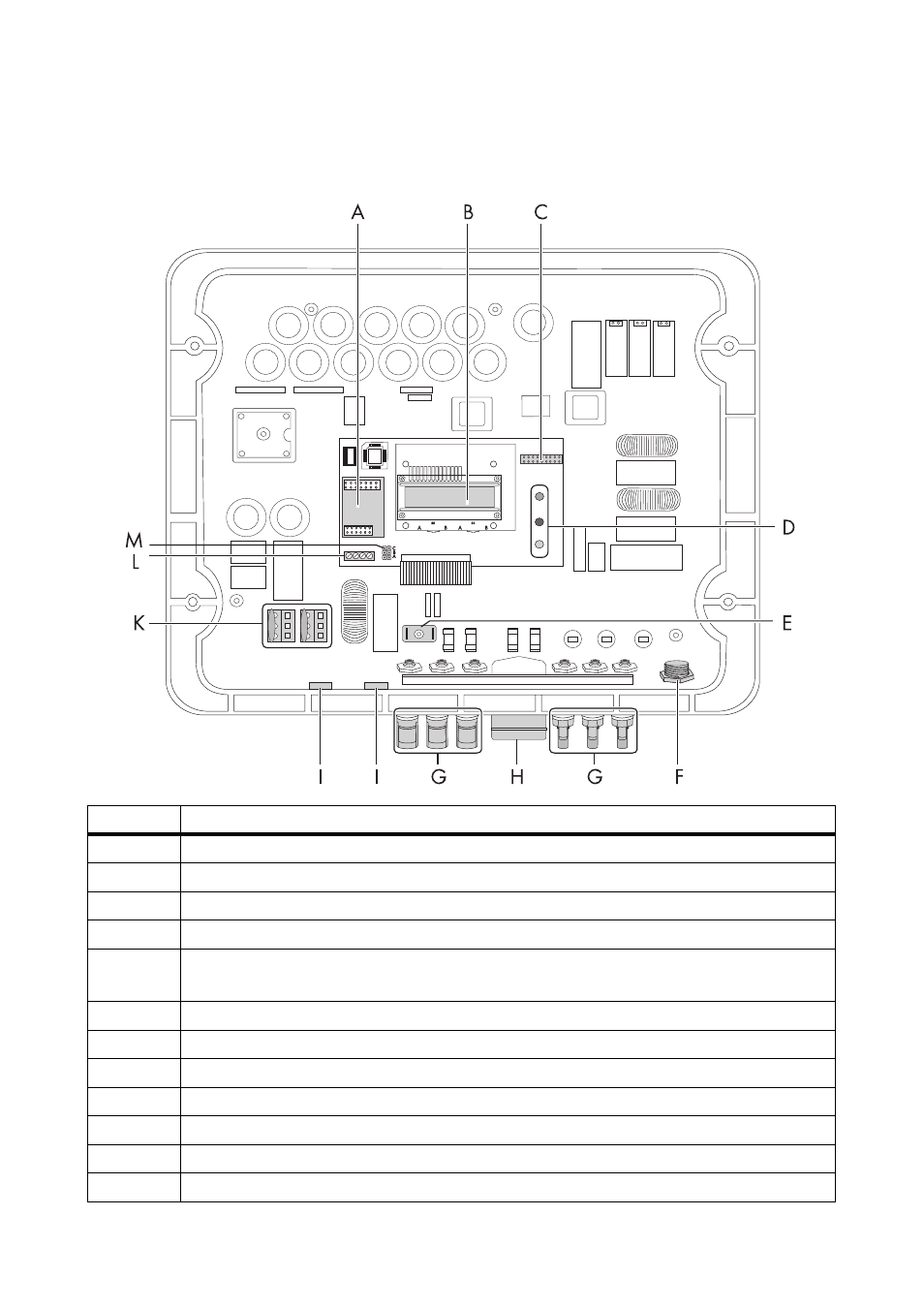

La figure suivante montre les différents composants et plages de rattachement de l’onduleur ouvert.
Objet
Description
A
Port destiné à la communication
B
Écran
C
Port du cavalier pour le contrôle de l'aération
D
DEL d'affichage de l'état de fonctionnement
E
Fiche plate destinée à la mise à la terre du blindage du câble pour la communication
reliée par câble
F
Connecteur AC pour le raccordement au réseau
G
Connecteurs à fiche DC pour le raccordement des strings photovoltaïques
H
Connecteur pour l’Electronic Solar Switch (ESS)
I
Ouverture du boîtier avec plot de remplissage pour la communication
K
Varistances
L
Borne de communication
M
Port de cavalier destiné à la communication
