6.2.2 Vue intérieure

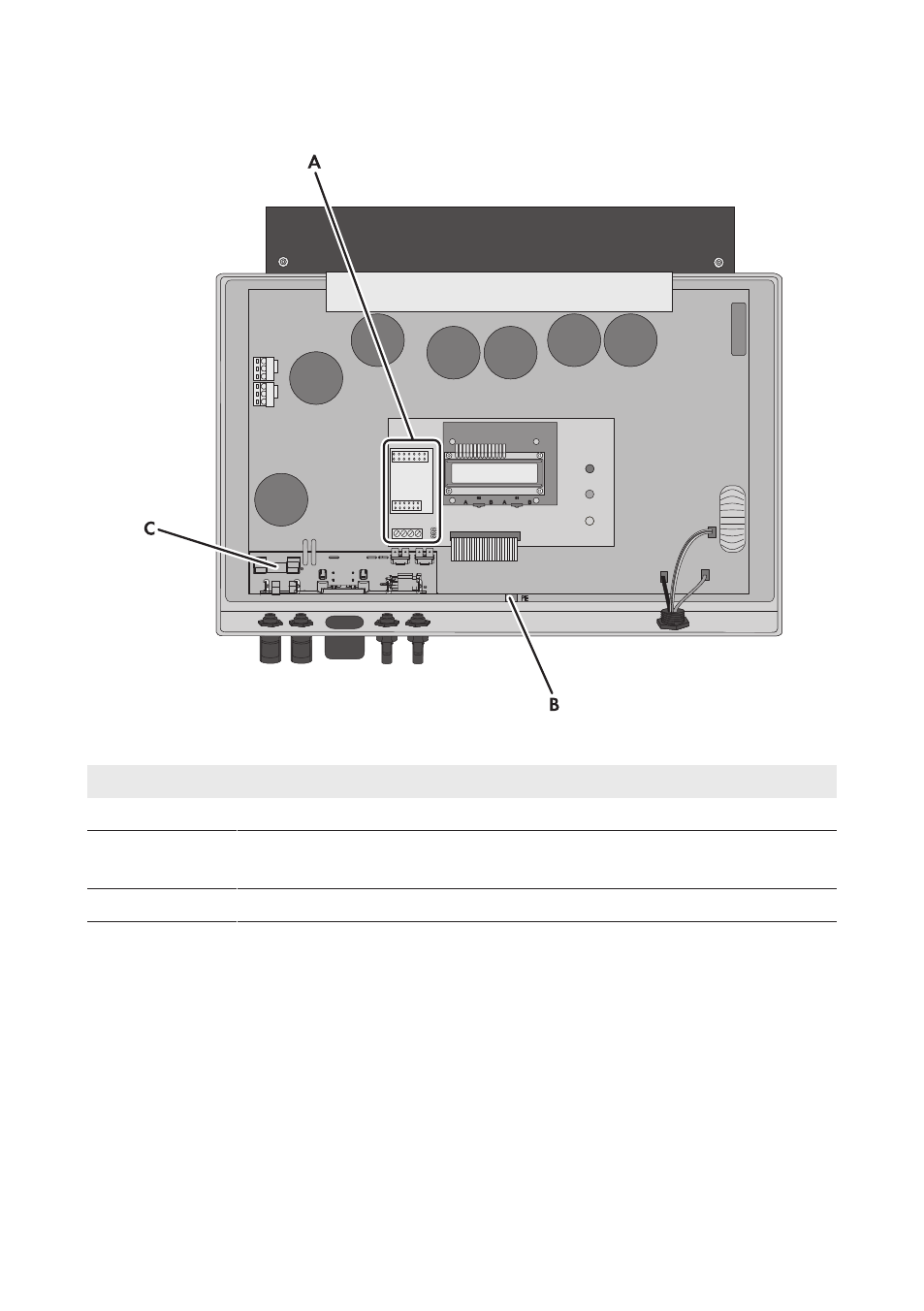

Figure 7 : Zones de raccordement situées à l’intérieur de l’onduleur
Position Désignation
A Port et zone de raccordement pour l’interface de communication SMA
B Languette destinée à la mise à la terre du blindage du câble pour la communi-
cation RS485
C Fusible pour l’ESS*
* en option
6.3 Raccordement AC
6.3.1 Conditions préalables au raccordement AC
Exigences en matière de câbles :
☐ Diamètre extérieur : 5 mm à 13 mm
☐ Section de conducteur : 1,5 mm² à 2,5 mm²
