4 Description du produit
4.1 Sunny Boy
Le Sunny Boy est un onduleur photovoltaïque sans transformateur qui transforme le courant continu
du générateur photovoltaïque en courant alternatif conforme au réseau et qui injecte ce dernier
dans le réseau électrique public.

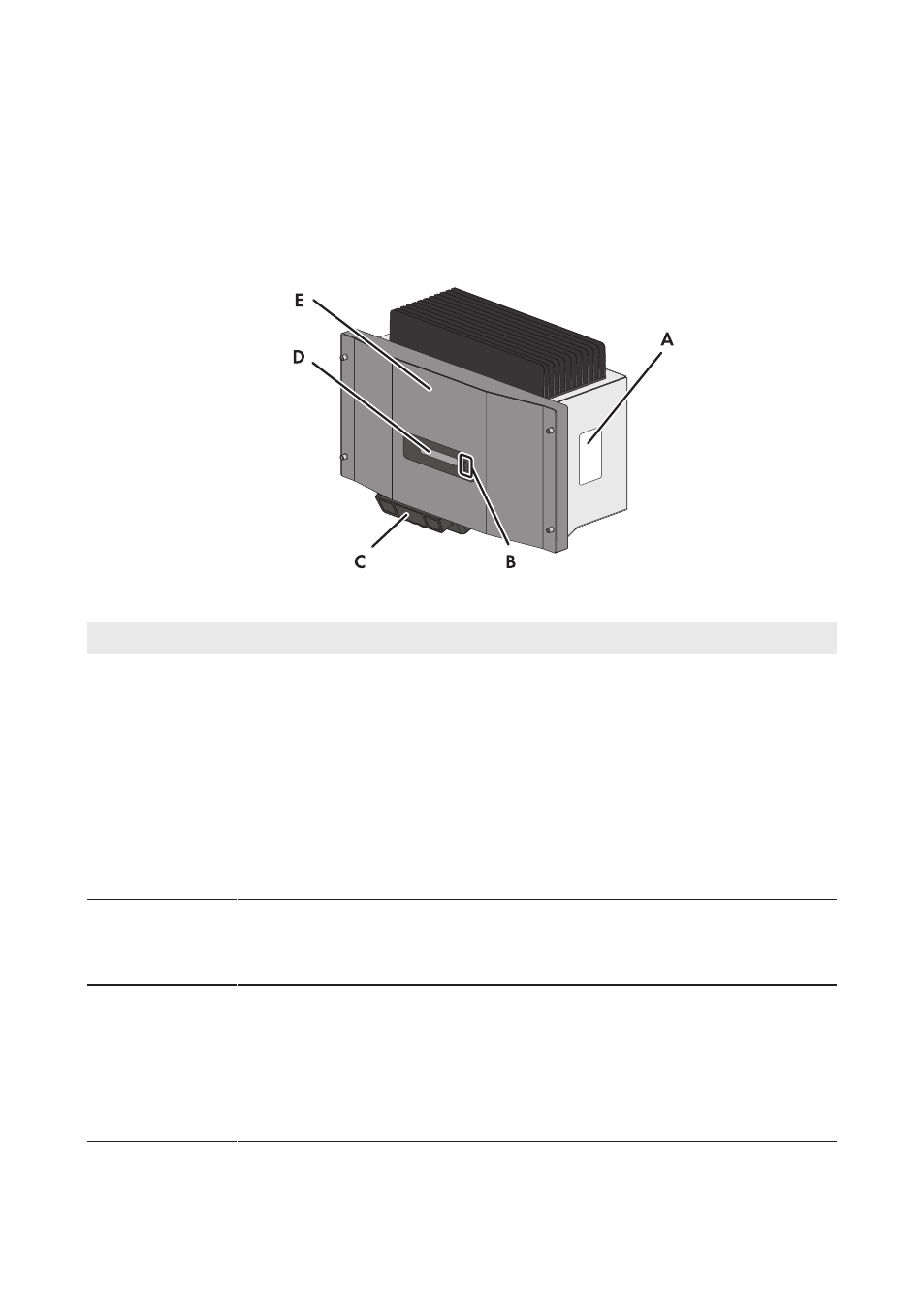

Figure 2 : Structure du Sunny Boy
Position Désignation
A Plaque signalétique
La plaque signalétique permet d’identifier l’onduleur de manière univoque. Les
données figurant sur la plaque signalétique sont utiles pour une utilisation sûre
du produit et en cas de question au Service en Ligne de SMA. Les informa-
tions suivantes figurent sur la plaque signalétique :
• Type d’appareil (Model)
• Numéro de série (Serial No.)
• Date de fabrication (Date of manufacture)
• Caractéristiques spécifiques à l’appareil
B DEL
Les DEL signalent l’état de fonctionnement de l’onduleur (voir chapitre 9.2
« Signaux DEL », page 48).
C Electronic Solar Switch (ESS)*
L’ESS associé aux connecteurs DC forme un interrupteur-sectionneur DC. Lors-
qu’il est enfiché, l’ESS établit une liaison conductrice entre le générateur pho-
tovoltaïque et l’onduleur. Quand l’ESS est débranché, le circuit électrique DC
est interrompu, et quand tous les connecteurs DC sont débranchés, le généra-
teur photovoltaïque se déconnecte entièrement de l’onduleur.
