D
Écran
L’écran affiche les données de fonctionnement actuelles et les erreurs.
E
Couvercle du boîtier
* en option

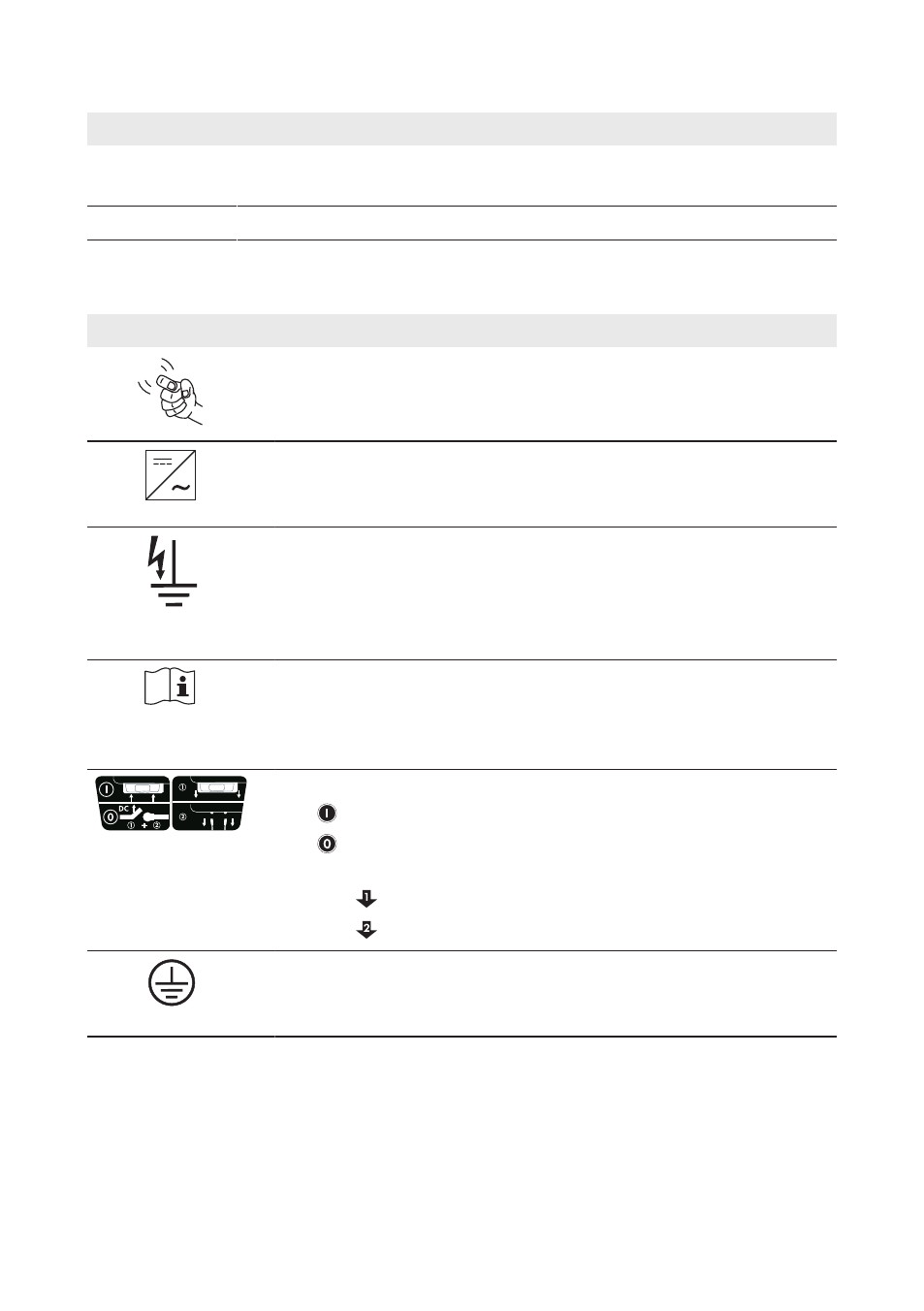

Symboles figurant sur l’onduleur et la plaque signalétique
Symbole
Explication
Vous avez la possibilité d’activer et de commander l’écran en tapotant
sur le couvercle du boîtier (voir chapitre 9.3, page 49).
Onduleur
Le symbole et la DEL verte indiquent l’état de fonctionnement de l’ondu-
leur.
Défaut à la terre
Le symbole et la DEL rouge indiquent que le générateur photovoltaïque
présente un défaut à la terre ou qu’au moins une des varistances de l’on-
duleur est défectueuse (pour l’élimination des erreurs, voir manuel de ser-
Respectez la documentation
Le symbole et la DEL jaune indiquent une erreur ou un dysfonctionnement
Fonctionnement de l’ESS*:
•
Lorsque l’ESS est enfiché, le circuit électrique DC est fermé.
•
Pour interrompre le circuit électrique DC, vous devez procéder
aux opérations suivantes dans l’ordre :
–
Débranchez l’ESS.
–
Déverrouillez et retirez tous les connecteurs DC.
Conducteur de protection
Ce symbole signale l’emplacement du raccordement de conducteur de
protection.
