SMA Solar Technology AG 5 Fonctions des pages, des tableaux et des diagrammes
Manuel d’utilisation SPortal-WB-CLCON-BA-fr-25 19

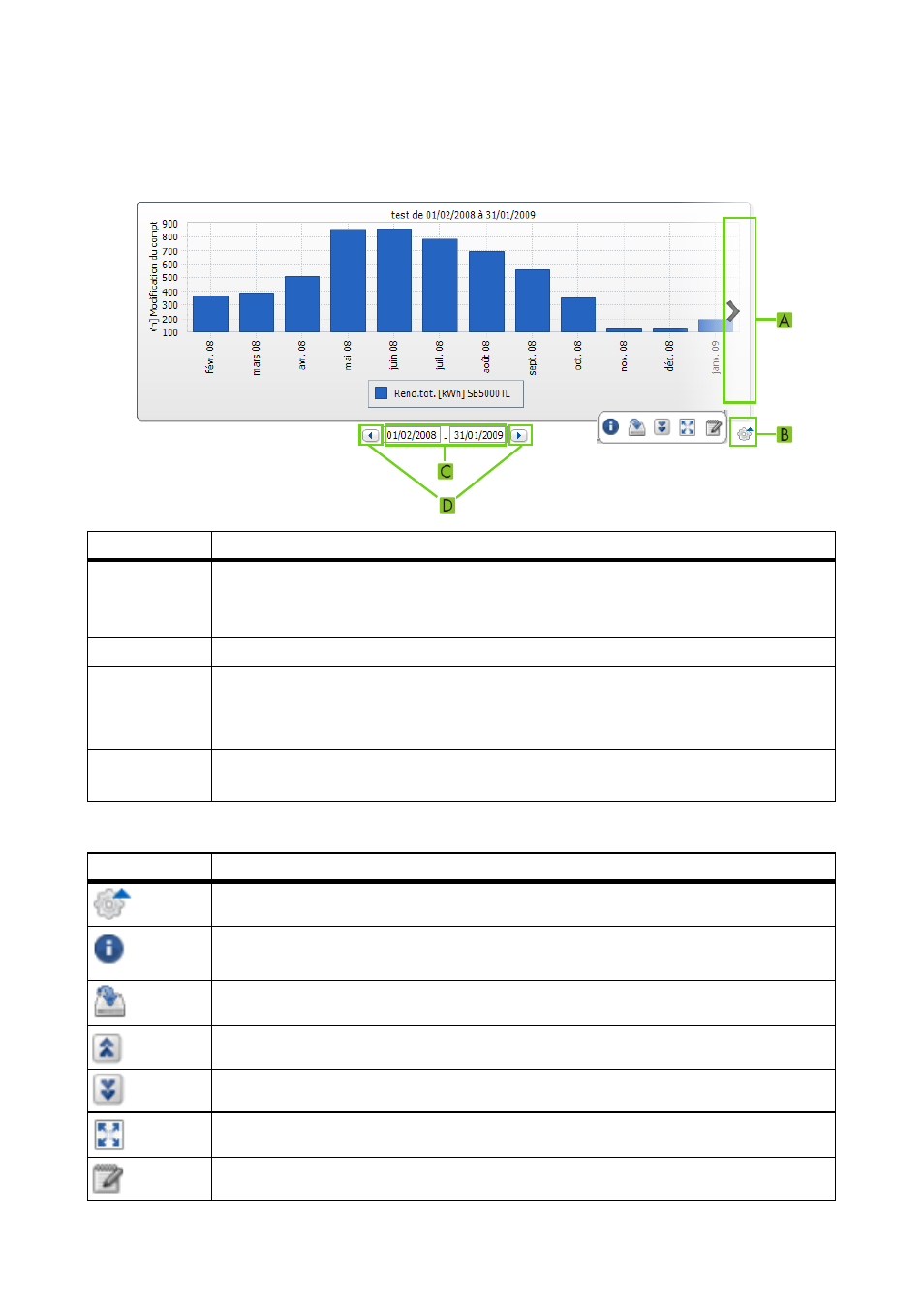

Fonctions des diagrammes :
Ces fonctions sont décrites dans l’exemple de diagramme ci-après :
Boutons permettant de modifier les diagrammes :
Position Signification
A En cliquant sur le bord droit ou gauche du diagramme, vous pouvez accéder à la
période d’affichage suivante ou précédente, à condition toutefois que les données
soient disponibles.
B Ouvre d’autres boutons permettant de modifier le diagramme.
C Ouvre le calendrier
Dans le calendrier, vous pouvez, en cliquant sur les flèches, faire défiler les mois et
sélectionner la période d’affichage souhaitée.
D Ici, vous pouvez faire défiler les intervalles affichés jusqu’à la période d’affichage
suivante ou précédente.
Symbole Signification
Ouvre un sous-menu avec les options décrites ci-après pour le diagramme.
Ouvre une fenêtre avec affichage des valeurs du diagramme sous forme de tableau.
Si la fenêtre ne s’ouvre pas, cf. chapitre 12 « Recherche d’erreurs » (page 79).
Ouvre une fenêtre pour sauvegarder les données au format prédéfini.
Affiche la légende.
Masque la légende.
Affiche une vue élargie du diagramme sur tout l’écran.
Ouvre la configuration des pages pour modifier le diagramme.
