4.2.3 Arborescence de l’installation
Dans l’arborescence de l’installation, tous les appareils se trouvant dans l’installation sont
représentés sous forme d’arborescence. L’arborescence de l’installation est divisée en deux niveaux
hiérarchiques : « Vue de l’installation » et « Vue des appareils ».
A
B

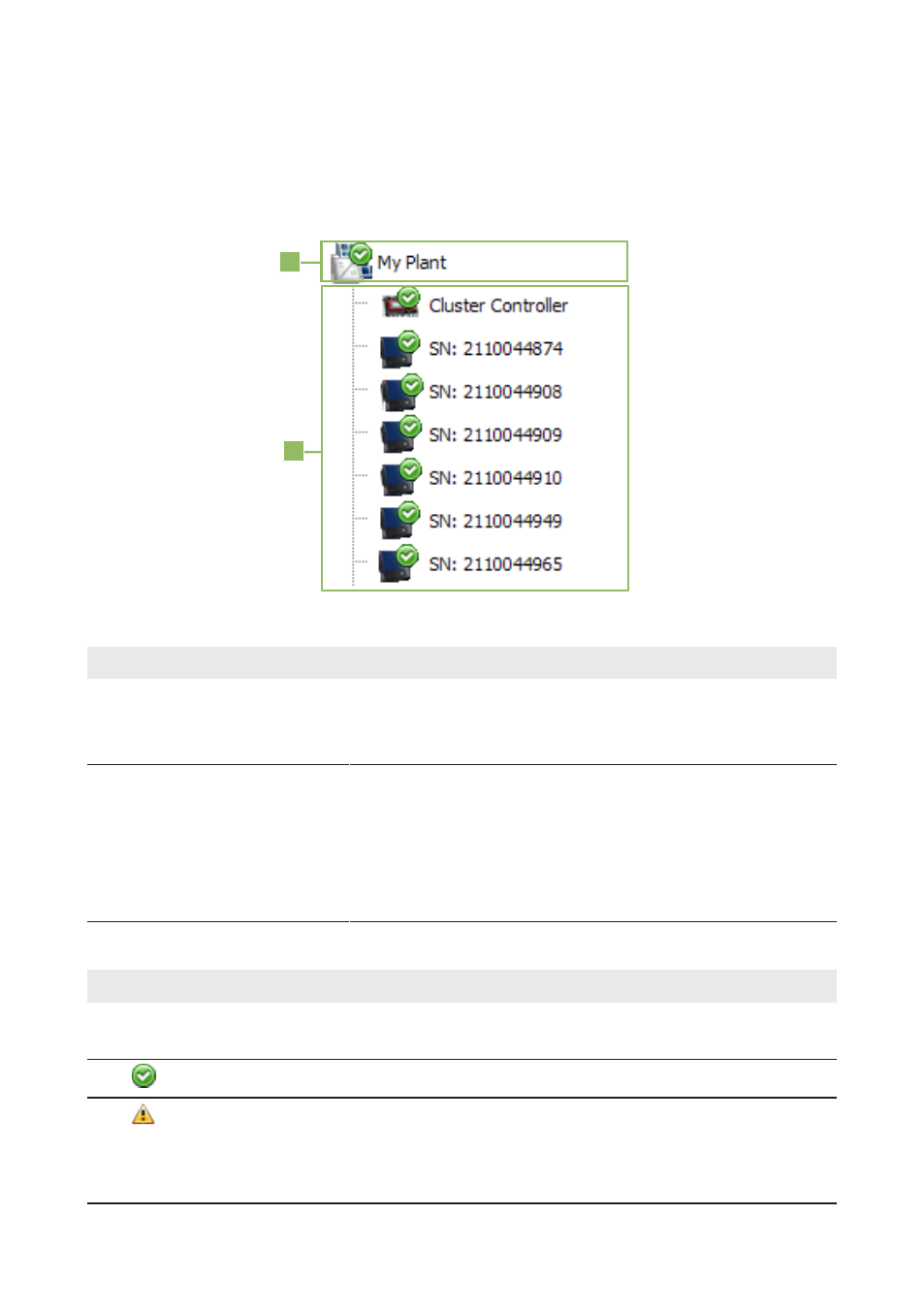

Figure 7 : Structure de l’arborescence de l’installation (exemple)
Position Désignation Explication
A Vue de l’installa-
tion Représente le premier niveau de hiérarchie de l’arborescence
de l’installation et regroupe tous les appareils de l’installation.
À ce niveau hiérarchique, le nom de l’installation s’affiche.
B Vue des appareils Représente le niveau hiérarchique subordonné à la vue de l’ins-
tallation.
En premier s’affichent le produit de communication, puis les on-
duleurs se trouvant dans l’installation. Le nom de l’appareil affi-
ché par défaut est son numéro de série. Vous pouvez modifier
le nom des appareils (voir chapitre 10.1, page 59).
Symboles d’état dans l’arborescence de l’installation
Symbole Désignation Explication
− Neutre L’état de l’installation ou de l’appareil est inconnu et en
cours d’actualisation.
OK L’appareil fonctionne correctement.
Avertissement Au moins un appareil de l’installation est à l’état Avertis-
sement. L’appareil concerné ne fonctionne pas correcte-
ment pour le moment. Cet état est susceptible d’être sup-
primé automatiquement.
