7.6.2 Alimentation du Sunny Home Manager en tension via le
bloc d’alimentation pour rail DIN
En remplacement du bloc d’alimentation normal, vous pouvez alimenter le Sunny Home Manager en
tension à l’aide d’un bloc d’alimentation pour rail DIN.
Accessoires nécessaires en plus (non fournis dans le contenu de livraison) :
☐ Bloc d’alimentation pour rail DIN
☐ Un câble de raccordement AC
☐ Un câble pour le raccordement du bloc d’alimentation pour rail DIN au Sunny Home Manager
Exigences relatives au bloc d’alimentation pour rail DIN :
☐ Tension de sortie DC : 12 V (tolérance : ± 10 %)
☐ Courant nominal : 1,5 A
Exigences relatives au câble pour le raccordement du bloc d’alimentation pour rail DIN au
Sunny Home Manager :
☐ Section de conducteur : 0,2 à 1,5 mm
2
☐ Le câble possède au moins deux conducteurs isolés.
Procédure :
1. Montez le bloc d’alimentation pour rail DIN sur le rail DIN (voir instructions du bloc
d’alimentation pour rail DIN).
2. Raccordez le câble du Sunny Home Manager au bloc d’alimentation pour rail DIN
(voir instructions du bloc d’alimentation pour rail DIN). Raccourcissez les conducteurs isolés non
utilisés jusqu’au blindage de câble.
3. Notez la couleur des conducteurs isolés :
4. Retirez la gaine de câble sur 4 cm à l’autre extrémité du câble.

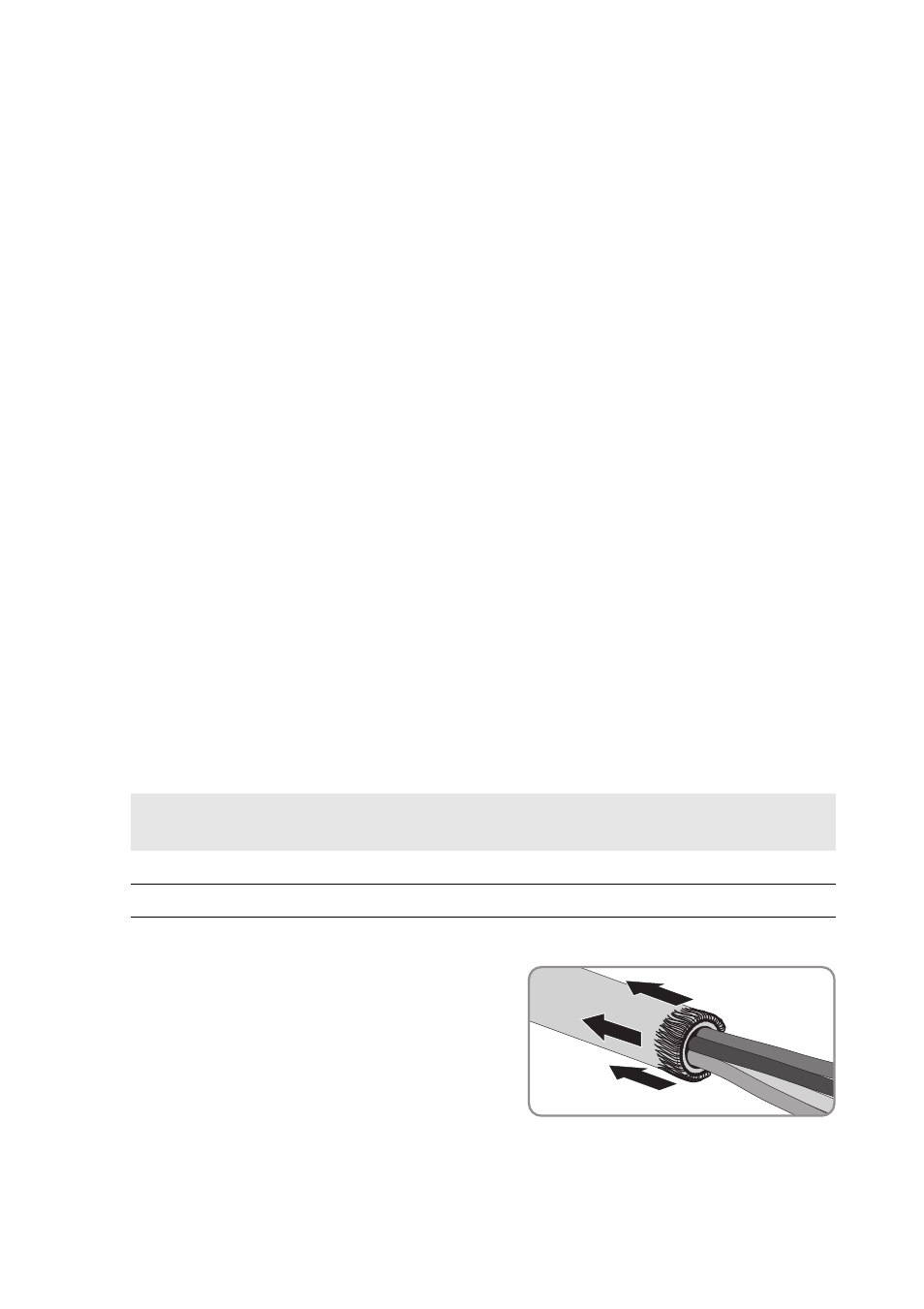

5. Raccourcissez le blindage de câble sur environ
5 mm. Retournez le blindage de câble
excédentaire sur la gaine de câble.
Raccordements au bloc
d’alimentation pour rail DIN Couleur du conducteur isolé
DC +
DC −
