6.2.3 Raccordement d’une mise à la terre supplémentaire
Si une mise à la terre supplémentaire ou une liaison équipotentielle est requise sur place, vous
devez raccorder une mise à la terre supplémentaire à l’onduleur. Cela empêchera la formation
d’un courant de contact en cas de défaillance du conducteur de protection sur la plaque à bornes
pour le câble AC.
Exigence en matière de câbles :
☐ Section du câble de mise à la terre : 10 mm² maximum
Procédure :
1. Dénudez le câble de mise à la terre. Si vous utilisez un câble de mise à la terre avec double
isolement, dénudez l’isolement extérieur sur 120 mm.

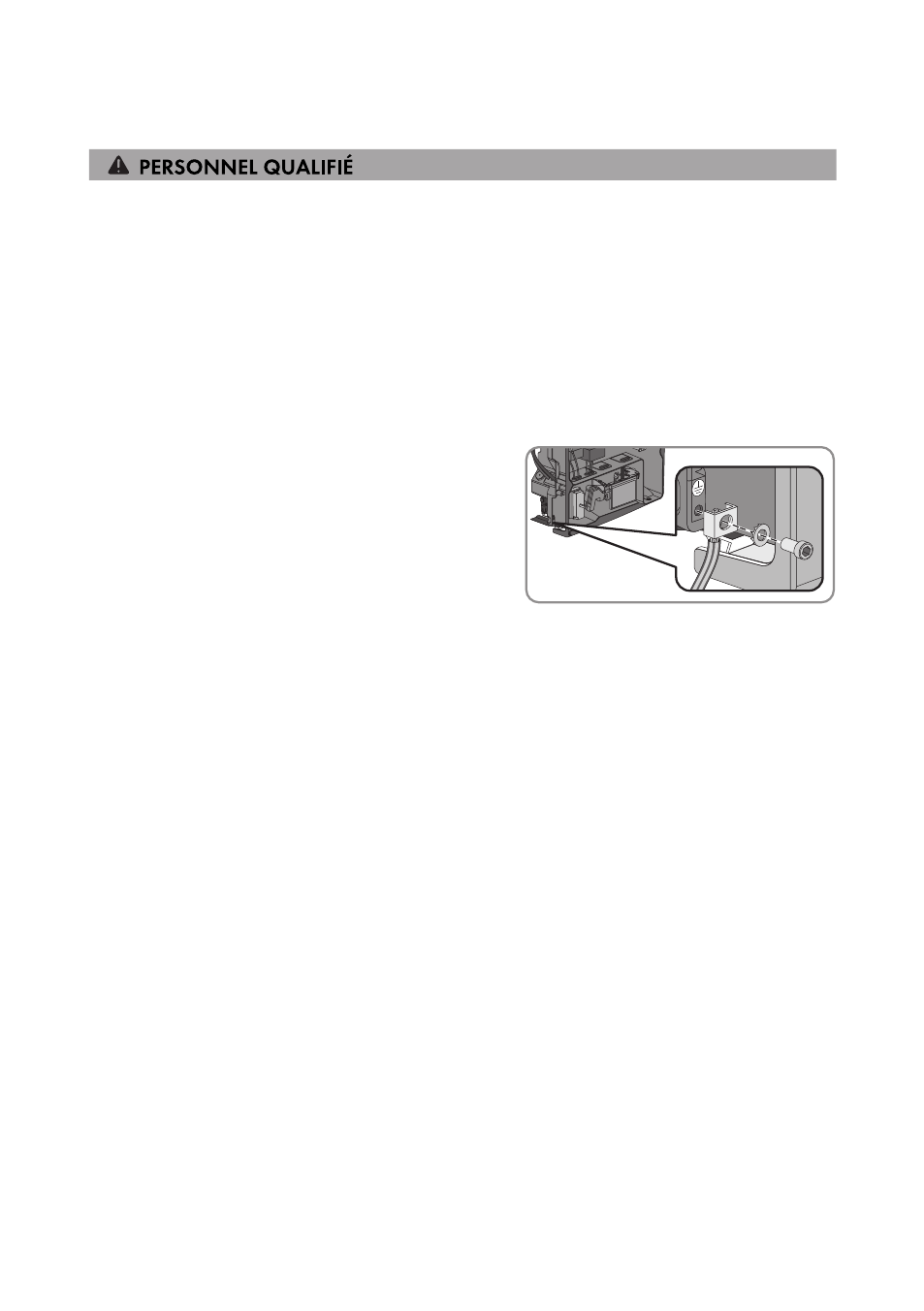

2. Desserrez la vis à l’aide d’une clé pour vis à
six pans creux (surplat de 5) jusqu’à ce que le
câble de mise à la terre puisse être introduit sous
le serre-câble.
3. Introduisez le câble de mise à la terre sur le serre-câble. Placez le conducteur de protection à
gauche.
4. Serrez fermement le serre-câble avec la vis et vissez solidement la rondelle autobloquante
(couple de serrage : 6 Nm). Les dents de la rondelle autobloquante doivent pointer en
direction du serre-câble.
