Procédure :
1. Assurez-vous de ne pas endommager les câbles posés au mur lors du perçage.
2.
Risque de blessure lors du perçage dans le support mural
Le perçage dans le support mural peut provoquer la rotation du support mural et donc un
risque de coupure.
• Ne percez pas dans le support mural.

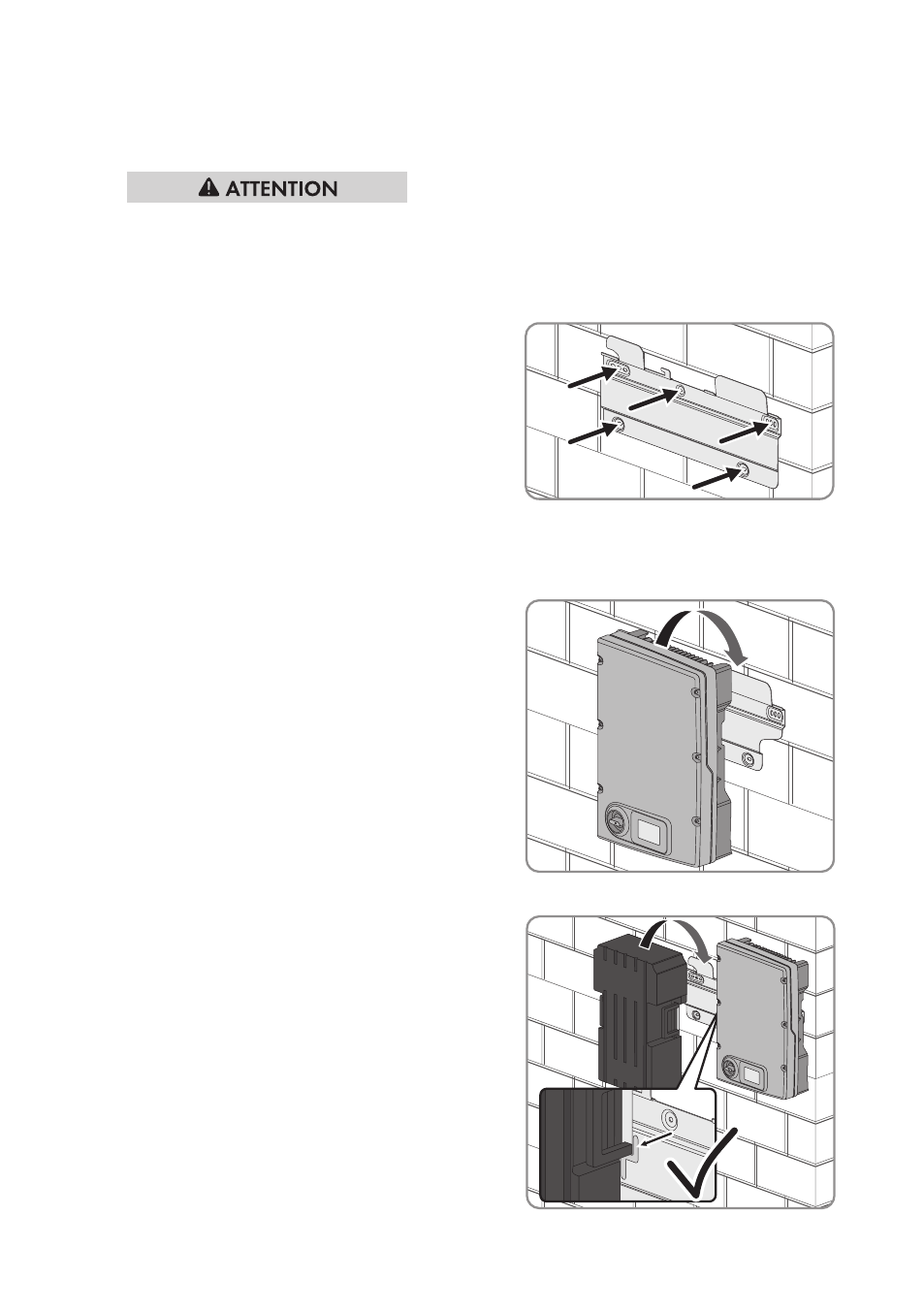

3. Positionnez le support mural horizontalement
contre le mur et marquez la position des
cinq trous de perçage.
4. Mettez le support mural de côté et percez les trous marqués.
5. Le cas échéant, insérez les chevilles dans les trous de perçage.
6. Placez le support mural horizontalement et vissez-le avec cinq vis et rondelles.
7. Accrochez l’onduleur à droite au support mural.
Veillez à ce que les languettes du support mural
destinées à la suspension de l’onduleur se
trouvent à peu près au centre de l’onduleur.
8. Assurez-vous que l’onduleur est bien fixé.
9. Accrochez le Battery Pack au support mural à
gauche. La poignée côté droit du Battery Pack
doit être alignée avec le repère de la position
d’accrochage dans le support mural.
