6.1.2 Vue intérieure

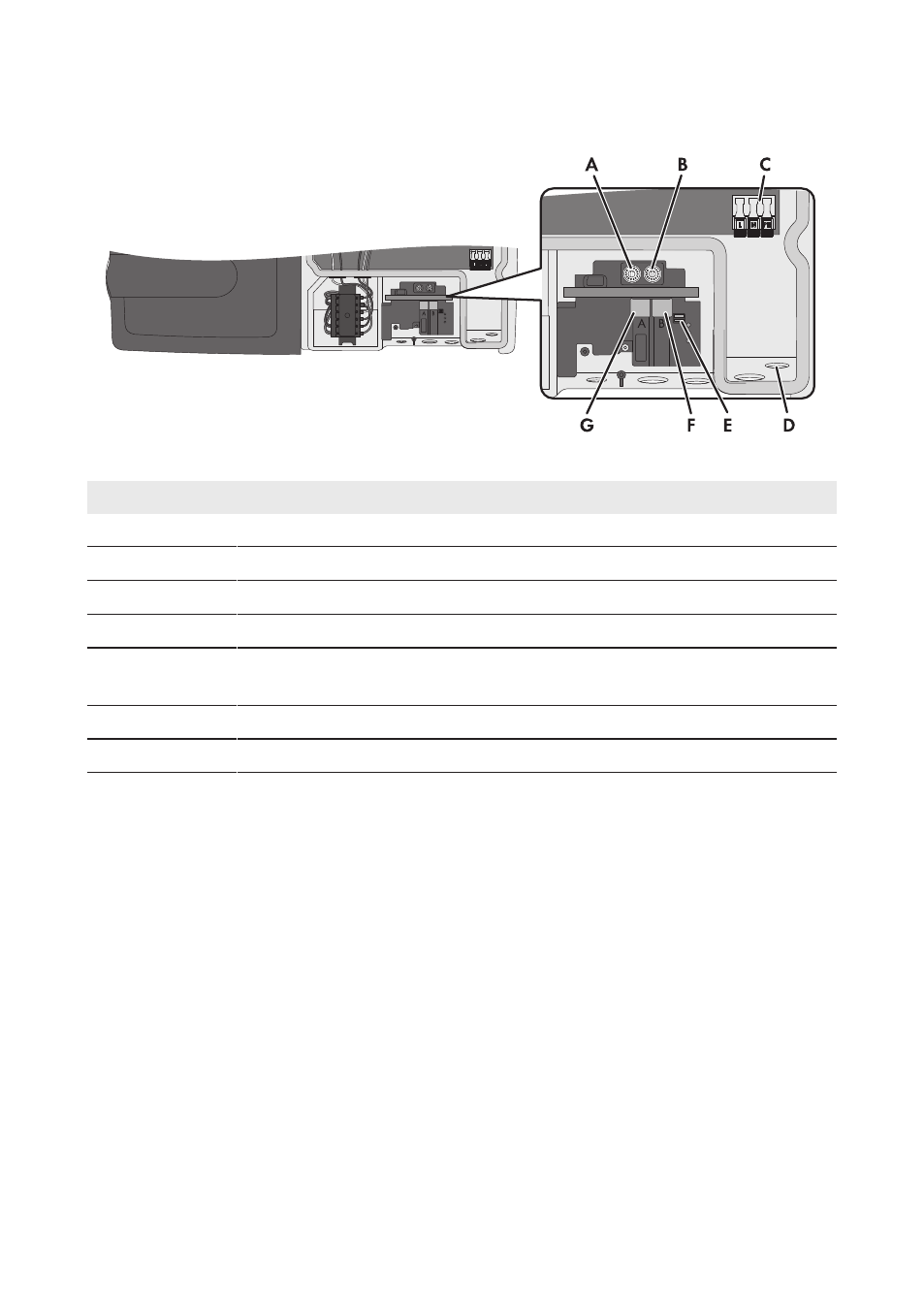

Figure 9 : Zones de raccordement situées à l’intérieur de l’onduleur
Position Désignation
A Commutateur rotatif A pour le réglage du jeu de données régionales
B Commutateur rotatif B pour le réglage de la langue d’affichage
C Plaque à bornes pour le câble AC
D Membrane de compensation de pression
E Interrupteur pour la commutation provisoire de la langue d’affichage en an-
glais (pour maintenance et réparations)
F Prise réseau B
G Prise réseau A
6.2 Raccordement AC
6.2.1 Conditions préalables au raccordement AC
Exigences en matière de câbles :
☐ Diamètre extérieur : 12 mm à 21 mm
☐ Section de conducteur maximale : 10 mm²
☐ Longueur de dénudage de l’isolant intérieur : 18 mm
☐ Le câble doit être dimensionné conformément aux directives locales et nationales concernant
le dimensionnement des câbles. Ces directives influencent les exigences relatives à la section
minimale de conducteur. Le dimensionnement du câble dépend, entre autres, des facteurs
d’influence suivants : courant nominal AC, type de câble, type de pose, faisceaux de câbles,
température ambiante et pertes maximales au niveau du câble (pour le calcul des pertes au
niveau du câble, voir logiciel de conception « Sunny Design » à partir de la version 2.0 sur
www.SMA-Solar.com).
