6.4.16 Contrôle du fonctionnement de l’ASI

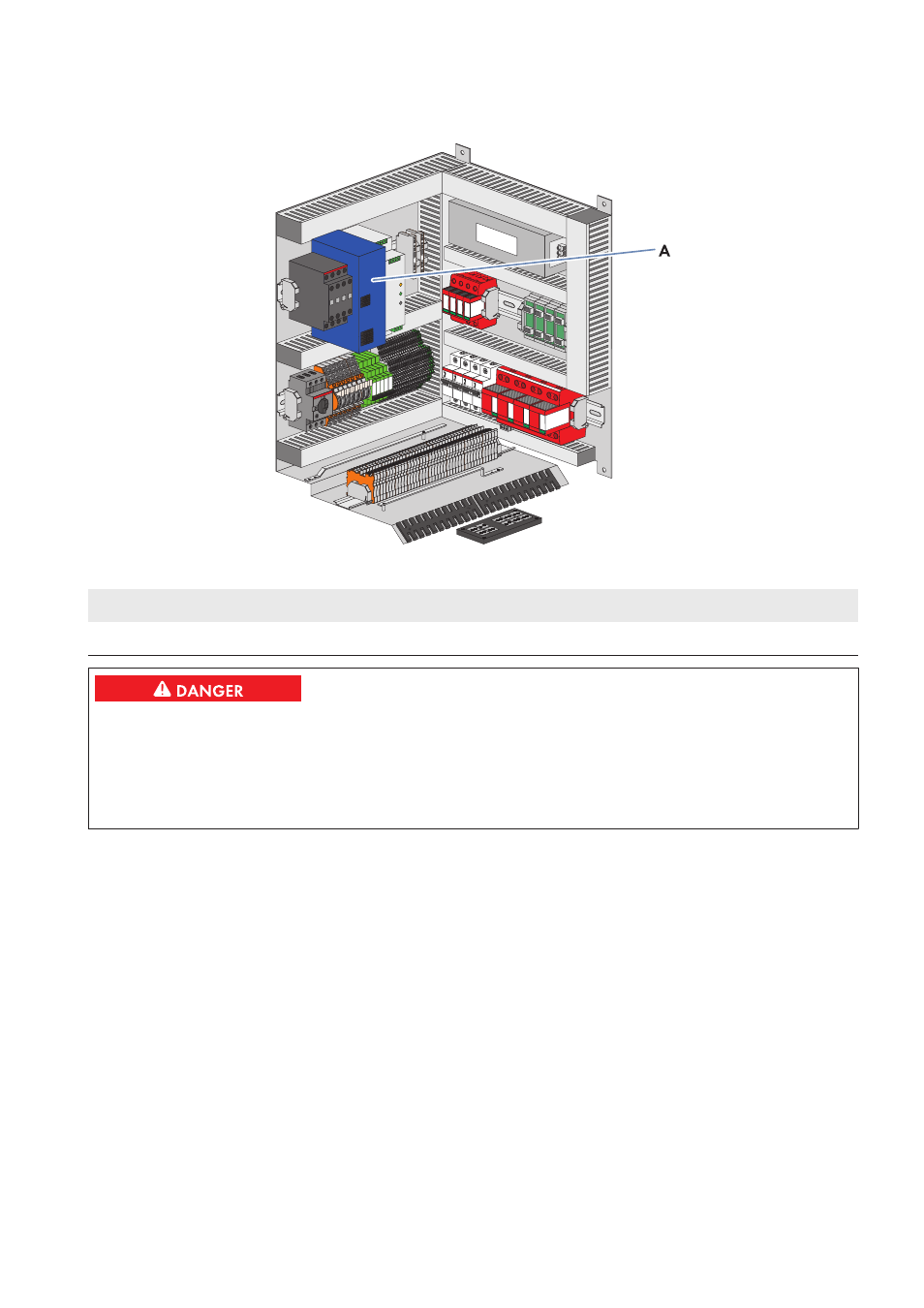

Figure 16 : Position de l’ASI
Position Désignation
A ASI
Danger de mort par choc électrique ou arc électrique en cas de contact avec les composants
conducteurs
• Mettez l’onduleur hors tension et attendez au moins 15 minutes que les condensateurs soient complètement
déchargés avant d’ouvrir l’onduleur.
• Déconnectez l’onduleur (voir chapitre 4, page 22).
Procédure :
1. Mettez l’interrupteur de l’onduleur sur Stop (voir chapitre 4.2.1, page 22).
2. Mettez la tension d’alimentation en marche (voir chapitre 4.3.1, page 24).
3. Mesurez la tension entre L1 et N à la sortie de la tension d’alimentation.
☑ La tension est proche de 230 V.
✖ La tension en est très éloignée ?
• Veuillez prendre contact avec Service en Ligne de SMA.
4. Mesurez la tension à la sortie de la tension d’alimentation de l’ASI à -X400 borne 5 et -X402 borne 5.
☑ La tension est proche de 24 V.
✖ La tension en est très éloignée ?
• Veuillez prendre contact avec Service en Ligne de SMA.
