3 Vue d’ensemble du produit
3.1 Structure de l’onduleur

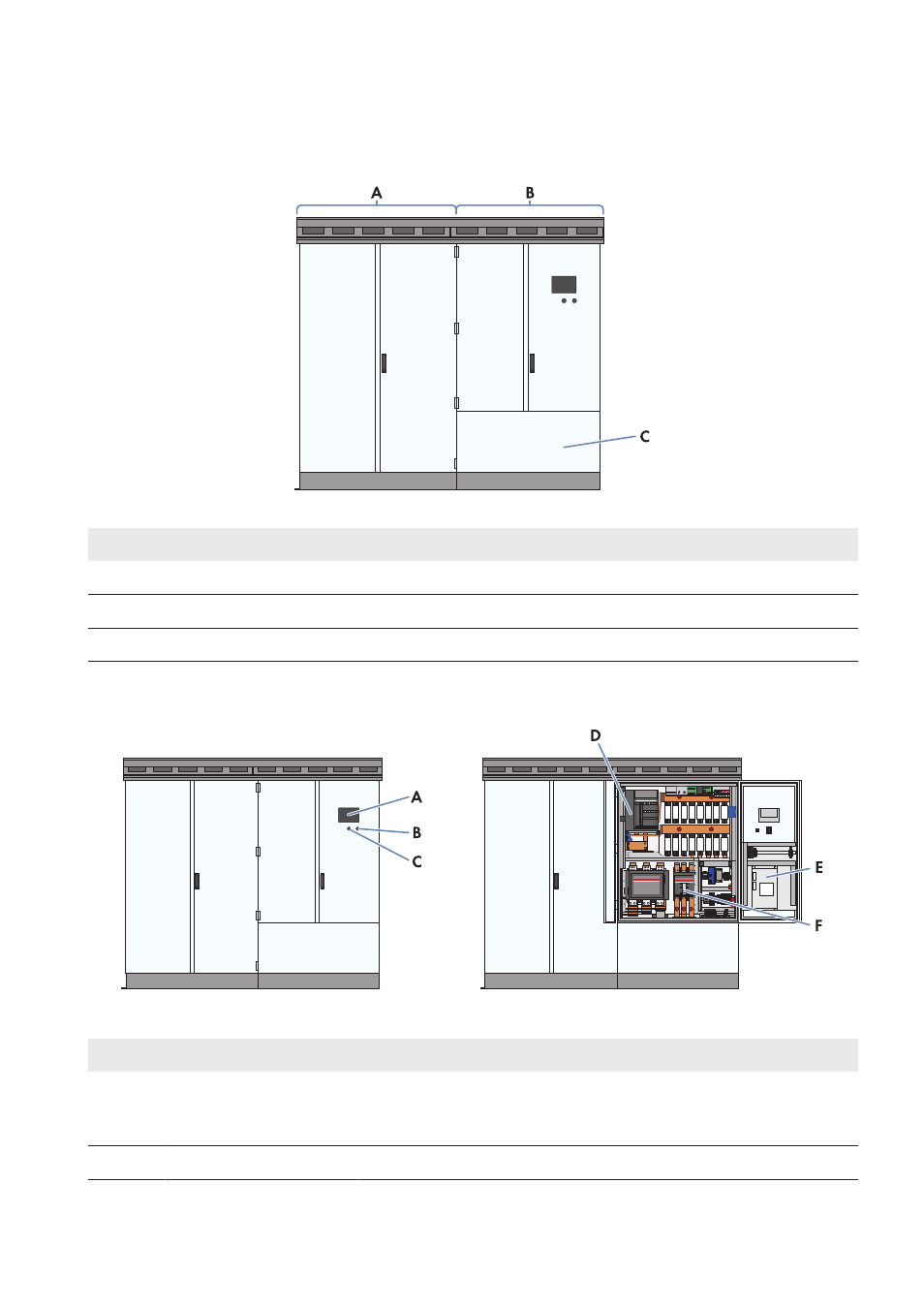

Figure 1 : Structure de l’onduleur
Position Désignation
A Armoire de l’onduleur
B Armoire électrique
C Zone de raccordement
3.2 Composants de l’onduleur
Figure 2 : Composants de l’onduleur
Position Composant Description
A Écran tactile L’écran tactile permet d’afficher diverses données relatives à l’onduleur.
L’écran tactile sert uniquement de moyen d’affichage. Il suffit de toucher
l’écran tactile pour activer l’affichage.
B Interface de service L’interface de service permet d’accéder à l’interface utilisateur.
