Position Composant Description
C Interrupteur à clé L’interrupteur à clé met l’onduleur sous tension et hors tension.
D Interrupteur DC L’interrupteur DC déconnecte l’onduleur du générateur photovoltaïque.
E SC-COM Le SC-COM est l’unité de communication de l’onduleur. Le SC-COM établit
la liaison entre l’onduleur et l’exploitant de l’installation.
F Dispositif d’interruption AC Le dispositif d’interruption AC déconnecte l’onduleur du transformateur
moyenne tension.
3.3 Éléments de commande et d’affichage
3.3.1 Fonctionnement de l’interrupteur
3.3.1.1 Interrupteur à clé
L’interrupteur à clé allume et arrête l’onduleur.

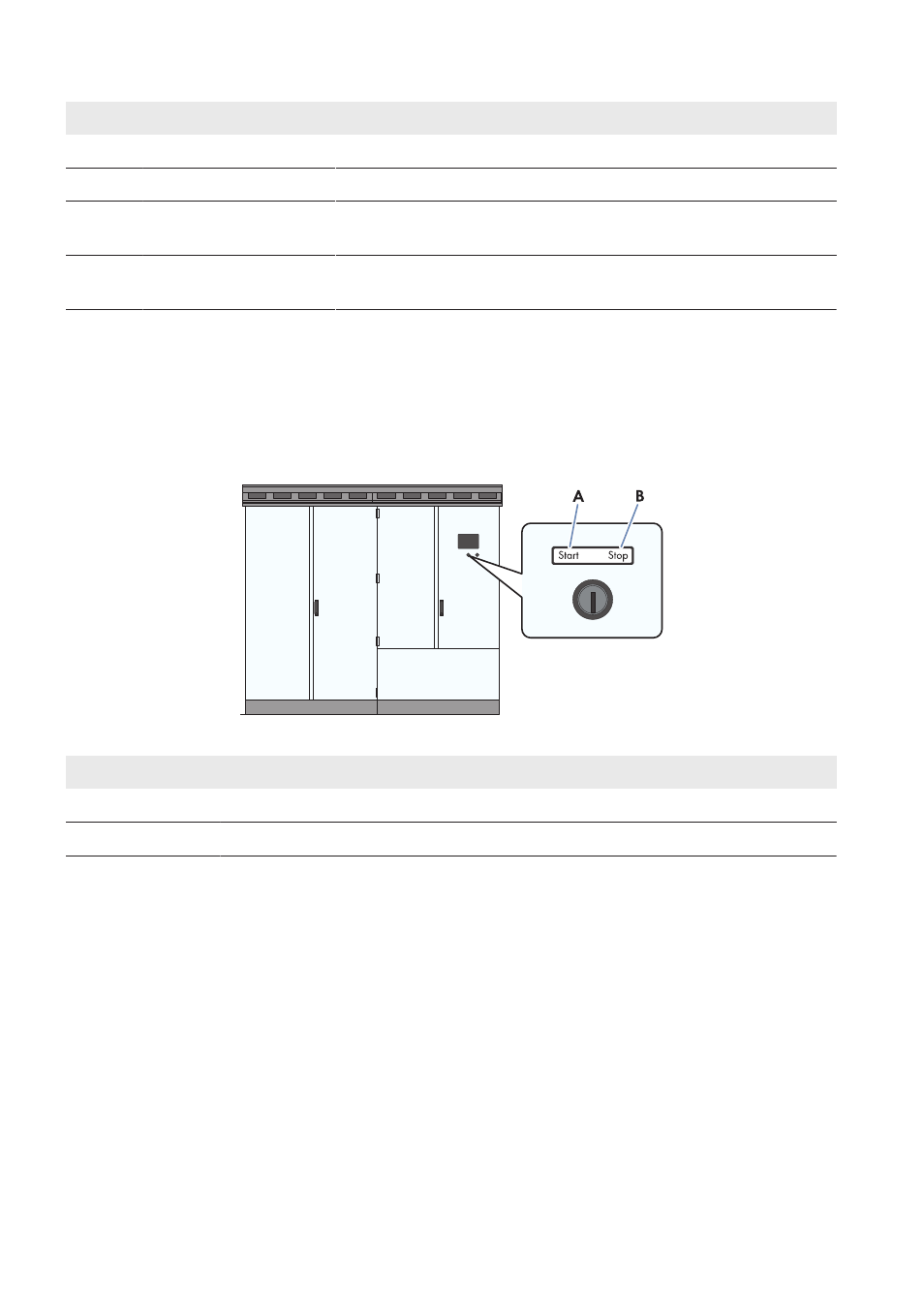

Figure 3 : Positions de commutation de l’interrupteur à clé
Position Désignation
A Interrupteur en position Start
B Interrupteur en position Stop
Interrupteur en position Start
Lorsque l’interrupteur à clé est mis en position Start, une commande motorisée active l’interrupteur DC et l’onduleur
passe de l’état de fonctionnement « Arrêt » à « Surveillance du réseau ». Si le rayonnement solaire est suffisant et
qu’un réseau électrique public adéquat est disponible, l’onduleur passe en mode d’injection. Si le rayonnement solaire,
et donc la tension d’entrée, est insuffisant, l’onduleur reste à l’état de fonctionnement « Surveillance du réseau ».
Interrupteur en position Stop
Lorsque l’interrupteur à clé est mis en position Stop alors que l’onduleur est à l’état de fonctionnement « Surveillance
du réseau », une commande motorisée désactive l’interrupteur DC. L’onduleur passe à l’état de fonctionnement
« Arrêt ». Si l’interrupteur à clé est mis en position Stop alors que l’onduleur est à l’état de fonctionnement « Service en
charge MPP », ce dernier passe à l’état de fonctionnement « Mise à l’arrêt ». À l’issue du processus de mise à l’arrêt,
le dispositif d’interruption AC et l’interrupteur DC sont automatiquement ouverts et l’onduleur passe à l’état de
fonctionnement « Arrêt ».
