SMA Solar Technology AG Affichage de l'écran
Manuel d’utilisation SB_SMC-BFR092840 25

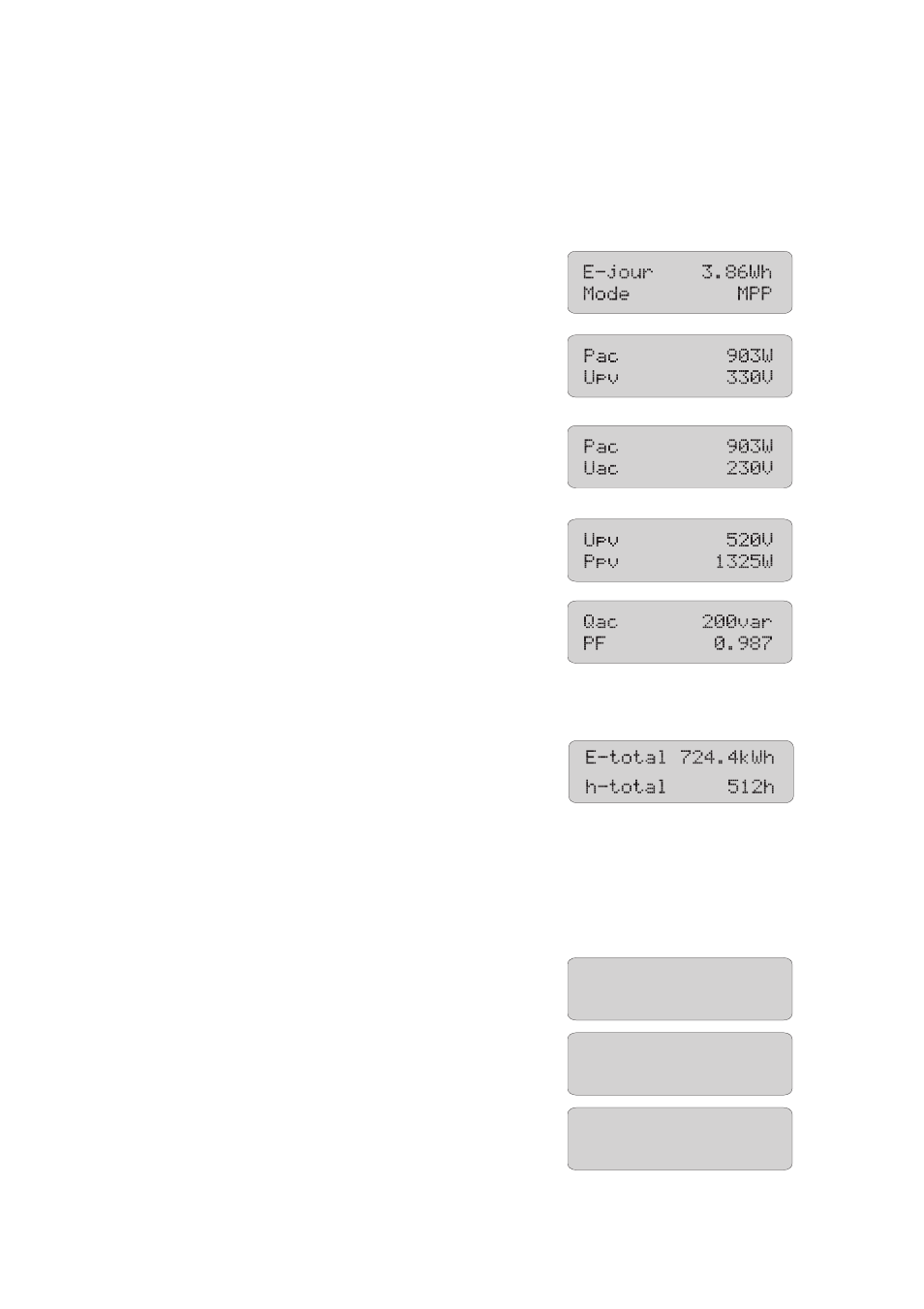

4.2 Messages affichés à l’écran en cours de service
L'écran indique les données de service les plus importantes de l'onduleur en alternance, de façon
cyclique. Les figures suivantes explicitent les affichages. Chaque message reste affiché 5 secondes.
Le cycle recommence ensuite depuis le début.
• Dans un premier temps, la quantité d'énergie déjà
générée aujourd'hui et l'état de service actuel sont
affichés à l'écran.
• La puissance d’alimentation actuelle est ensuite
affichée, suivie de la tension du générateur
photovoltaïque (pas en cas du SB 3300TLHC).
• En cas du Sunny Boy 3300TL HC, la puissance
d'alimentation actuelle est ensuite affichée, suivie
de la tension de sortie.
• Pour le Sunny Boy 3300TL HC, la tension d’entrée
et la puissance d’entrée présentes sont ensuite
affichées.
• Pour le Sunny Mini Central avec Reactive Power
Control, après 5 secondes supplémentaires ou
après avoir frappé une deuxième fois, la valeur
actuelle de la puissance réactive Q
AC
et du facteur
de déphasage cos ϕ (PF) s’affichent.
• Sont ensuite affichés la quantité d’énergie produite
jusqu’à ce point et le nombre d’heures de service
de l’appareil.
4.2.1 Affichage en cas d'avertissement
En cas d'avertissement, « Avertissement » s'affiche immédiatement sur l'écran et l'éclairage de fond se
met en marche. En cas d’avertissement, l’onduleur continue d'alimenter au réseau. Vous trouverez ci-
après trois messages illustrant les avertissements possibles.
• Cet avertissement s’affiche lorsque l’onduleur est
resté pendant 10 minutes à l’état « Derating ».
• Cet avertissement s’affiche lorsque l’un des
varistors est défectueux.
• Cet avertissement s’affiche lorsque l’un des fusibles
string est défectueux.
Q
AC
positif = surexcité
Q
AC
négatif = sous-excité
Avertissement
Derating
Avertissement
Check Varistor
Avertissement
DC fuse
