SMA SUNNY BOY - Manuel (Page 23)

SMA Solar Technology AG États de service
Manuel d’utilisation SB_SMC-BFR092840 23
3.4.9 La DEL jaune clignote sept fois
Variation de courant différentiel résiduel

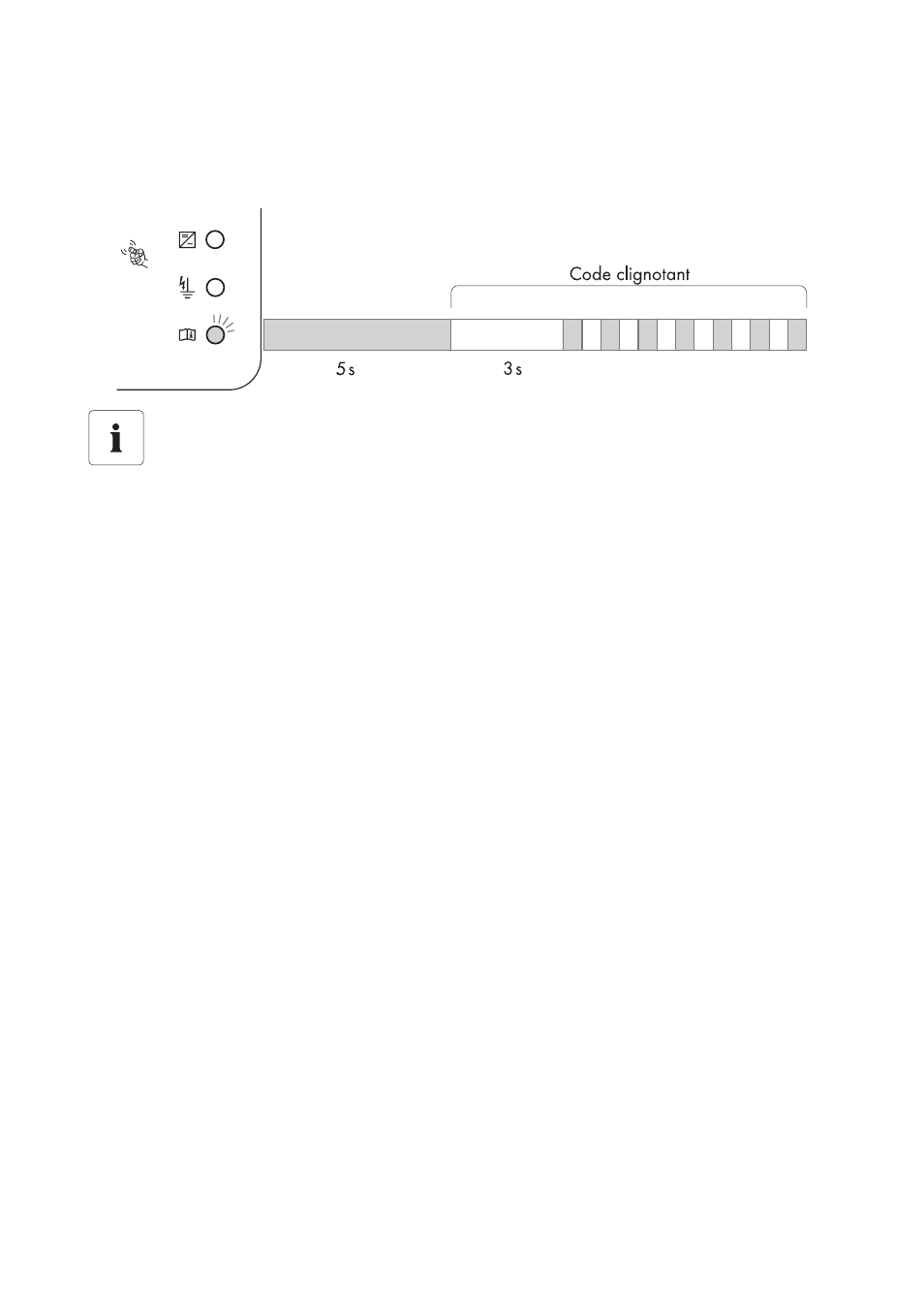

La DEL jaune de dysfonctionnement s'allume pendant 5 secondes au moment où le dysfonctionnement
survient puis commence à émettre le code clignotant. Elle reste éteinte pendant 3 secondes puis
clignote brièvement sept fois. Ce code est émis trois fois de suite.
Si le dysfonctionnement persiste, le message est réitéré.
Ayant détecté une variation de courant différentiel résiduel, le Sunny Boy / Sunny Mini Central a
immédiatement coupé l'alimentation du réseau. L'unité de surveillance du courant de défaut, sensible
à tous les courants et intégré à l'onduleur surveille le courant différentiel résiduel contre la terre depuis
le raccordement de l'onduleur jusqu'au générateur photovoltaïque. Cette protection supplémentaire
des personnes réagit à une variation du courant différentiel résiduel de I
DN
> 30 mA et déconnecte
le Sunny Boy / Sunny Mini Central du réseau en 0,2 secondes.
Courant différentiel
L'erreur « variation de courant différentiel résiduel » ne peut intervenir que dans le cas
d'onduleurs sans transformateur. Le nom d'appareil des onduleurs sans transformateur
vous permet de les identifier comme tels, puisque l'abréviation « TL » indique qu'ils ne sont
pas équipés d'un transformateur : par exemple Sunny Mini Central SMC 6000TL.
