SMA Solar Technology AG États de service
Manuel d’utilisation SB_SMC-BFR092840 11
3 États de service
Les différents états de service sont affichés au moyen de trois diodes luminescentes (DEL) logées dans
le couvercle du boîtier de l'onduleur et grâce à l'écran intégré (cf. chapitre 4 « Affichage de l'écran »
(Page 24)). Pour que l'appareil puisse signaler un état de service par le biais des 3 DEL intégrées,
l'onduleur doit être raccordé du côté DC. Un ensoleillement suffisant est nécessaire pour que
l'onduleur soit correctement alimenté en tension DC.

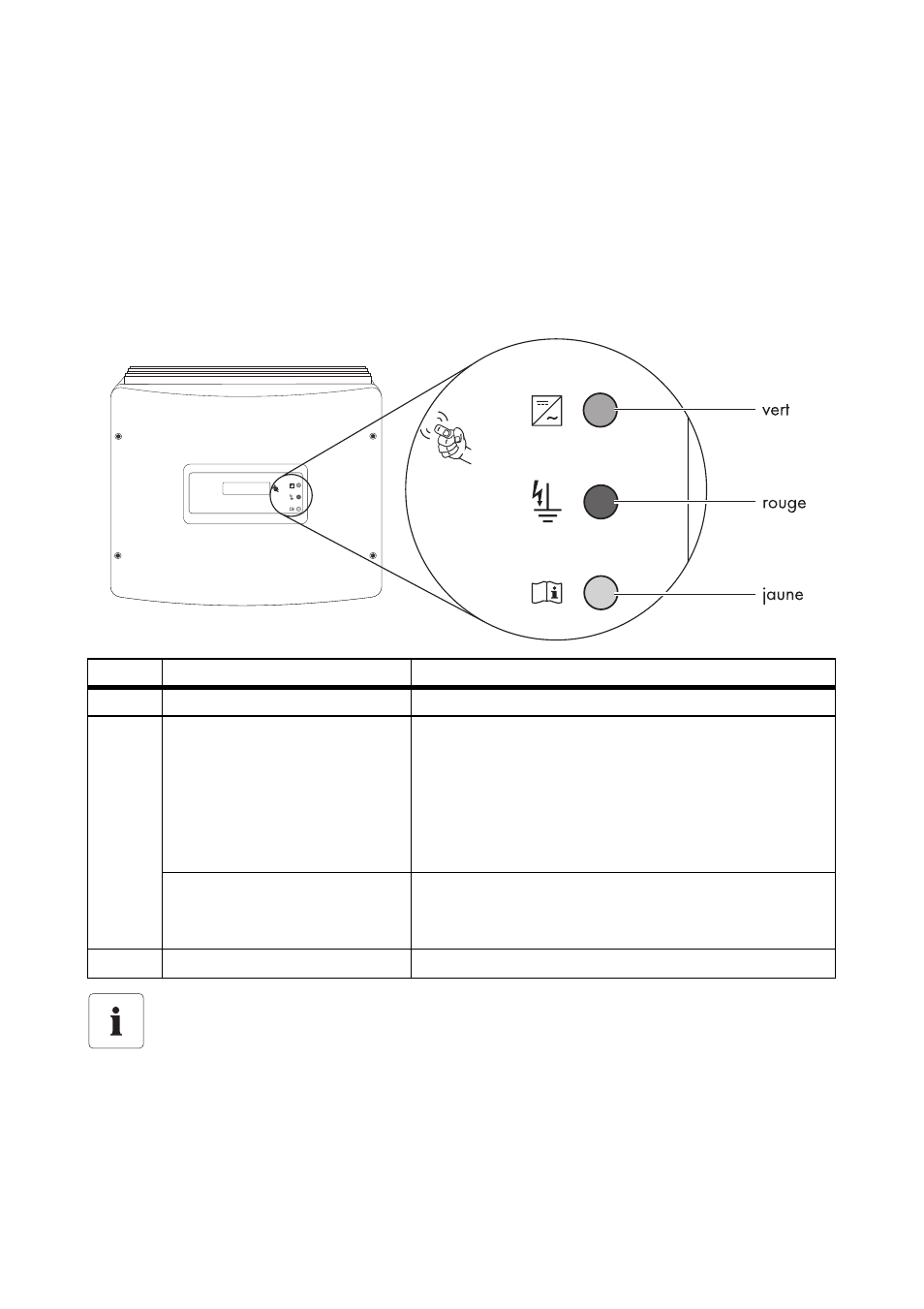

La figure suivante montre les 3 DEL à travers l’exemple du Sunny Boy 3800.
Vous trouverez ci-après une description de toutes les signalisations DEL et de tous les codes
clignotants possibles.
DEL Signification Onduleur
Verte en fonctionnement tous les Sunny Boy / Sunny Mini Central
Rouge défaut à la terre ou varistor
défectueux
pour les Sunny Boy du type SB 1100, SB 1200,
SB 1700, SB 2100TL, SB 2500, SB 3000, SB 3300,
SB 3300TLHC, SB 3800
et les Sunny Mini Central du type SMC 4600A,
SMC 5000A, SMC 6000A, SMC 7000HV,
SMC 6000TL, SMC 7000TL, SMC 8000TL.
défaut à la terre, varistor ou
fusible string défectueux pour les Sunny Mini Central du type SMC 9000TL-10,
10000TL-10, 11000TL-10 et SMC 9000TLRP-10,
10000TLRP-10, 11000TLRP-10
Jaune Perturbation tous les Sunny Boy / Sunny Mini Central
Affichage DEL
Si vous ne disposez d’aucune communication, nous vous recommandons de contrôler
l’affichage régulièrement, à différentes heures de la journée et dans des conditions
d’ensoleillement différentes, en particulier pendant la première année qui suivra
l’installation. Vous pourrez ainsi détecter rapidement les dysfonctionnements dans
l’installation.
