SMA FANKIT02-10 Manuel d'utilisation
Page 16
5 Montage
SMA America, LLC
16
FANKIT02-IA-US_fr-12
Instructions d’installation

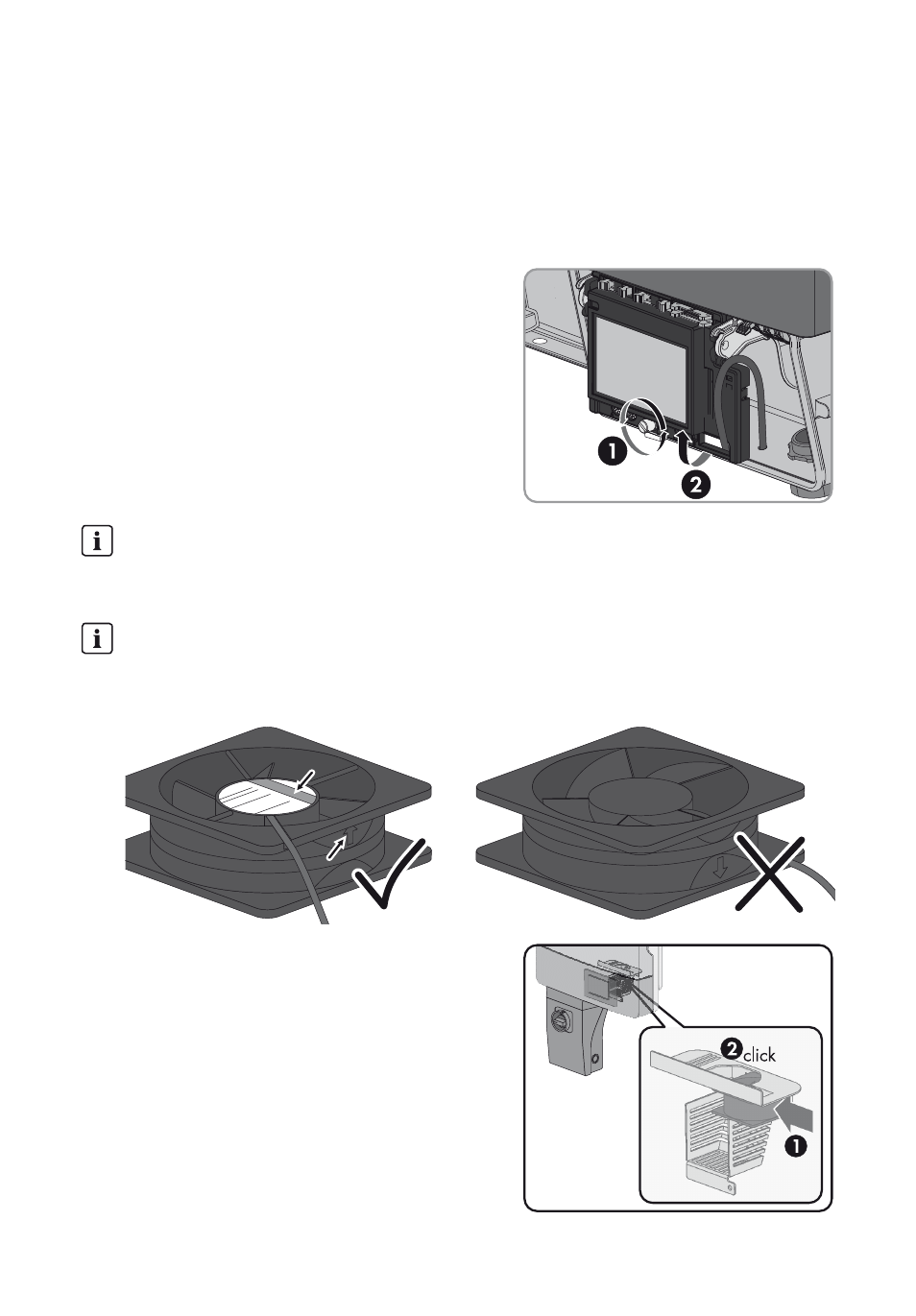

5.4 Montage du jeu d’équipement ultérieur ventilateur dans
l’onduleur
1. Mettez l’onduleur hors tension (voir instructions d’installation de l’onduleur).
2. Desserrez les vis du couvercle inférieur du boîtier et retirez le couvercle.
3. Dévissez la vis de l’écran et relevez ce dernier
jusqu’à ce qu’il s’encliquette.
6. Introduisez le ventilateur sur le côté droite dans la
grille.
☑ Le ventilateur s’enclenche de façon audible.
Aucune grille de ventilateur n’est requise pour les Sunny Boy 7000/7700TL-US
4. Avant le montage, appuyez sur le ventilateur par l’arrière pour l’extraire de la grille.
Direction correcte du flux d’air
5. Avant le montage, la flèche et la plaque signalétique sur le ventilateur doivent pointer vers vers
le haut.
