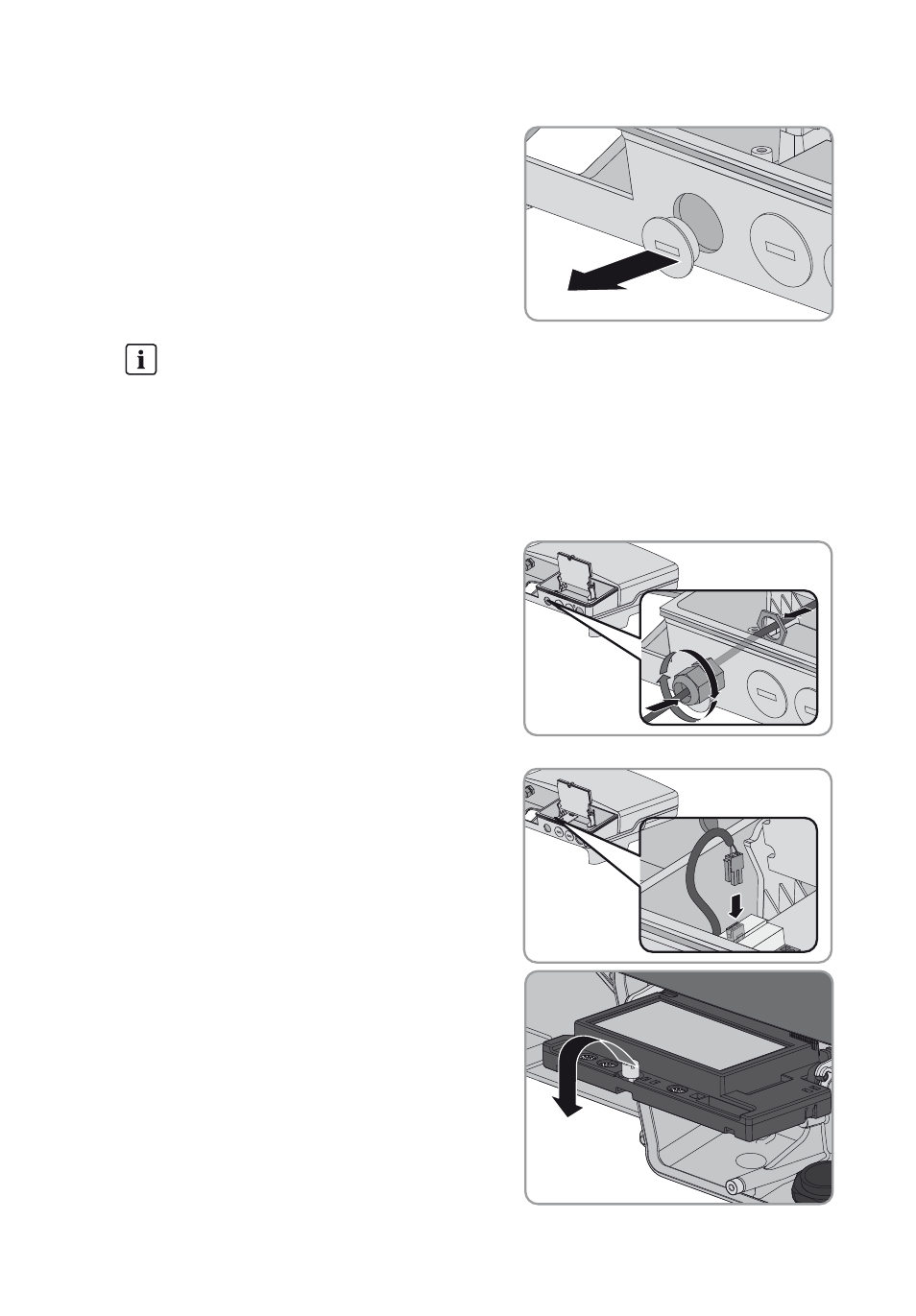

8. Retirez le plot de remplissage de l’ouverture
gauche du boîtier.
9. Desserrez le contre-écrou du presse-étoupe fourni du câble du ventilateur.
10. Insérez le câble du ventilateur de l’extérieur dans l’onduleur, via le passage gauche du boîtier.
11. Placez le presse-étoupe du câble du ventilateur
dans l’ouverture de boîtier et serrez avec le
contre-écrou de l’intérieur du boîtier.
12. Serrez l’écrou-raccord à la main.
13. Assurez-vous que le câble du ventilateur est bien
fixé.
14. Enfichez la fiche du ventilateur dans le
raccordement du ventilateur du module
d’alimentation de secours.
15. Rabattez l’écran vers le bas et serrez la vis à la
main.
16. Fermez l’onduleur et remettez-le en service (voir les
instructions d’installation de l’onduleur).
Conservez le plot de remplissage.
Conservez le plot de remplissage dans un lieu sûr. Il sera utilisé à nouveau dans
l’éventualité d’un démontage du jeu d’équipement ultérieur ventilateur (voir
chapitre 6.1.1 « Démontage du jeu d’équipement ultérieur ventilateur », page 18).
