5.3 Sunny Boy 7000/7700TL-US
5.3.1 Aperçu de la zone de montage

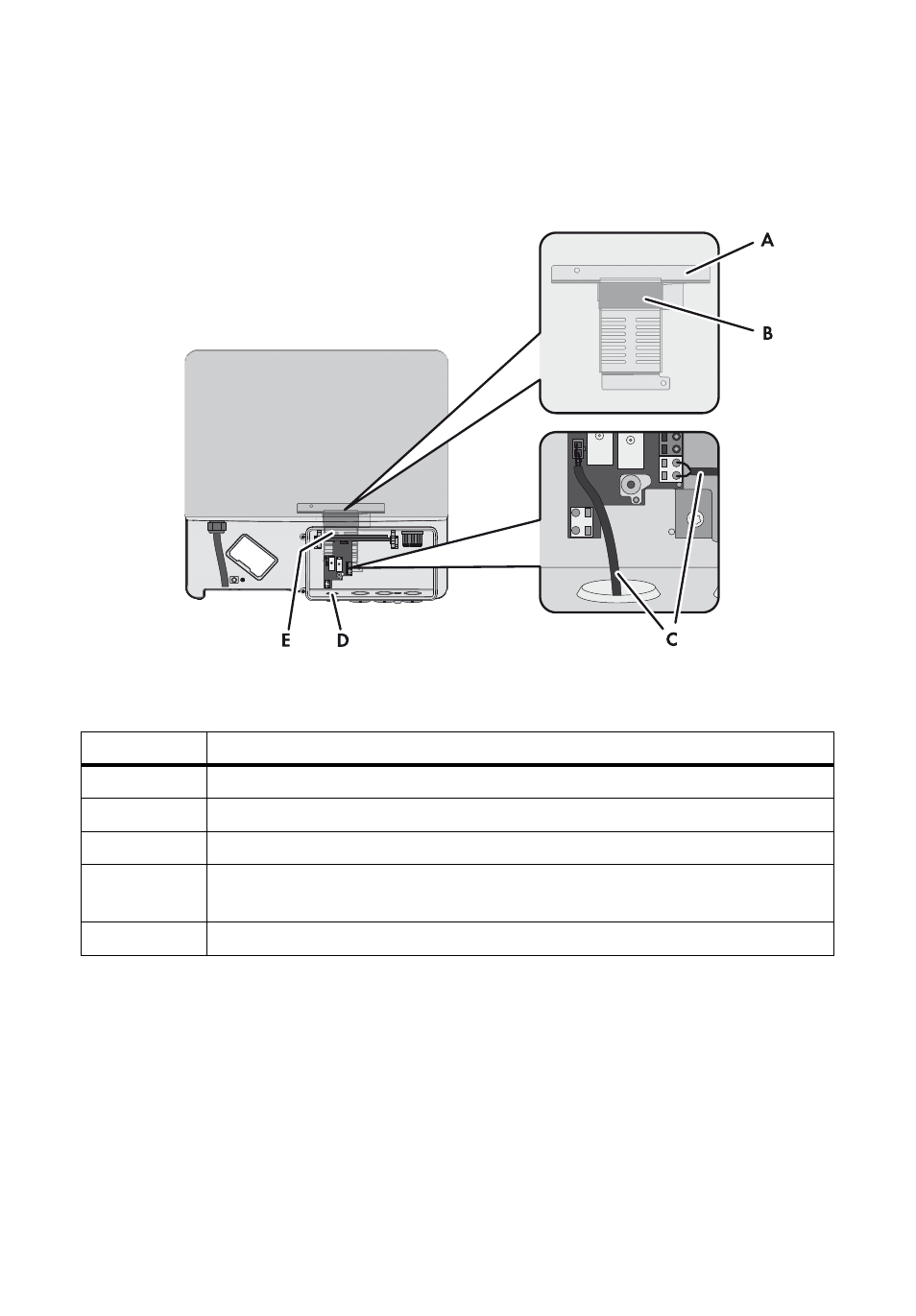

Figure 4 : Zone de montage dans et derrière l’onduleur avec couvercle inférieur de boîtier ouvert et écran
rabattu
Position Désignation
A Grille du ventilateur au dos de l’onduleur
B Ventilateur au dos de l’onduleur
C Chemin des câbles
D Ouverture de boîtier pour le raccordement du jeu d’équipement ultérieur
ventilateur
E Lieu de montage du module de commande
