SMA Solar Technology AG 7 Démontage
Instructions d’installation FANKIT01-IA-fr-12 19

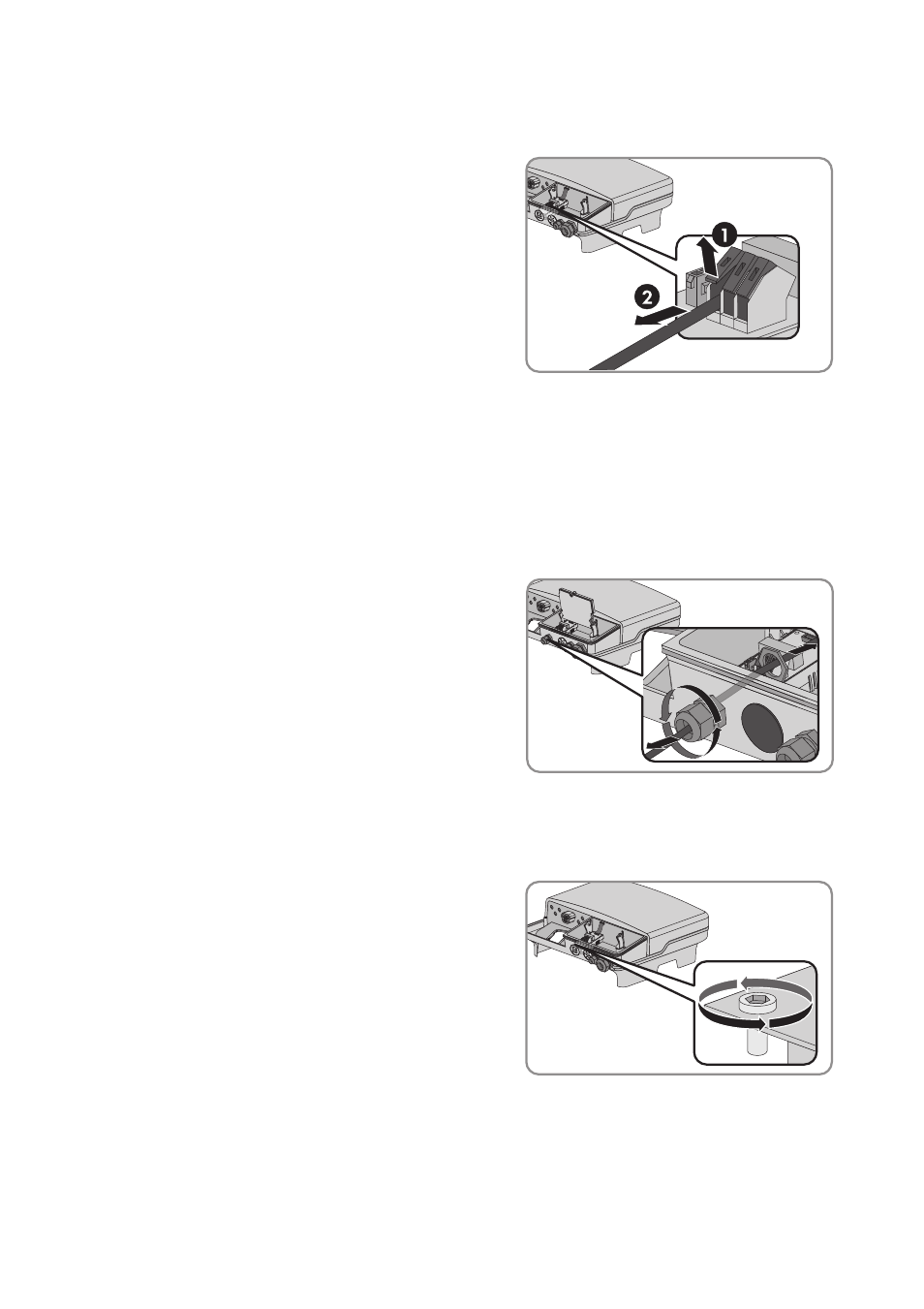

7. Si les bornes de raccordement sont affectées, retirez le câble de raccordement de l’onduleur :
• Relevez les bornes et retirez les fils.
Astuce : notez l’ordre des conducteurs isolés
raccordés pour faciliter un raccordement
ultérieur.
• Retirez le câble de raccordement de l’onduleur en le libérant du presse-étoupe. Pour cela,
dévissez l’écrou-raccord.
• Insérez le bouchon d’étanchéité dans le presse-étoupe droit, tournez l’écrou-raccord sur le
presse-étoupe et serrez à la main (voir chapitre 6 « Raccordement du jeu d’équipement
ultérieur ventilateur », page 15).
8. Desserrez le presse-étoupe du câble du ventilateur.
Pour cela, desserrez le contre-écrou à l’intérieur.
9. Retirez le câble du ventilateur avec le presse-étoupe et l’écrou de l’onduleur.
10. Desserrez la vis du module de commande à l’aide
d’une clé pour vis à six pans creux d'ouverture 3.
11. Retirez le module de commande de l’onduleur.
