6 Raccordement du jeu d’équipement ultérieur ventilateur
Instructions d’installation
FANKIT01-IA-fr-12
15

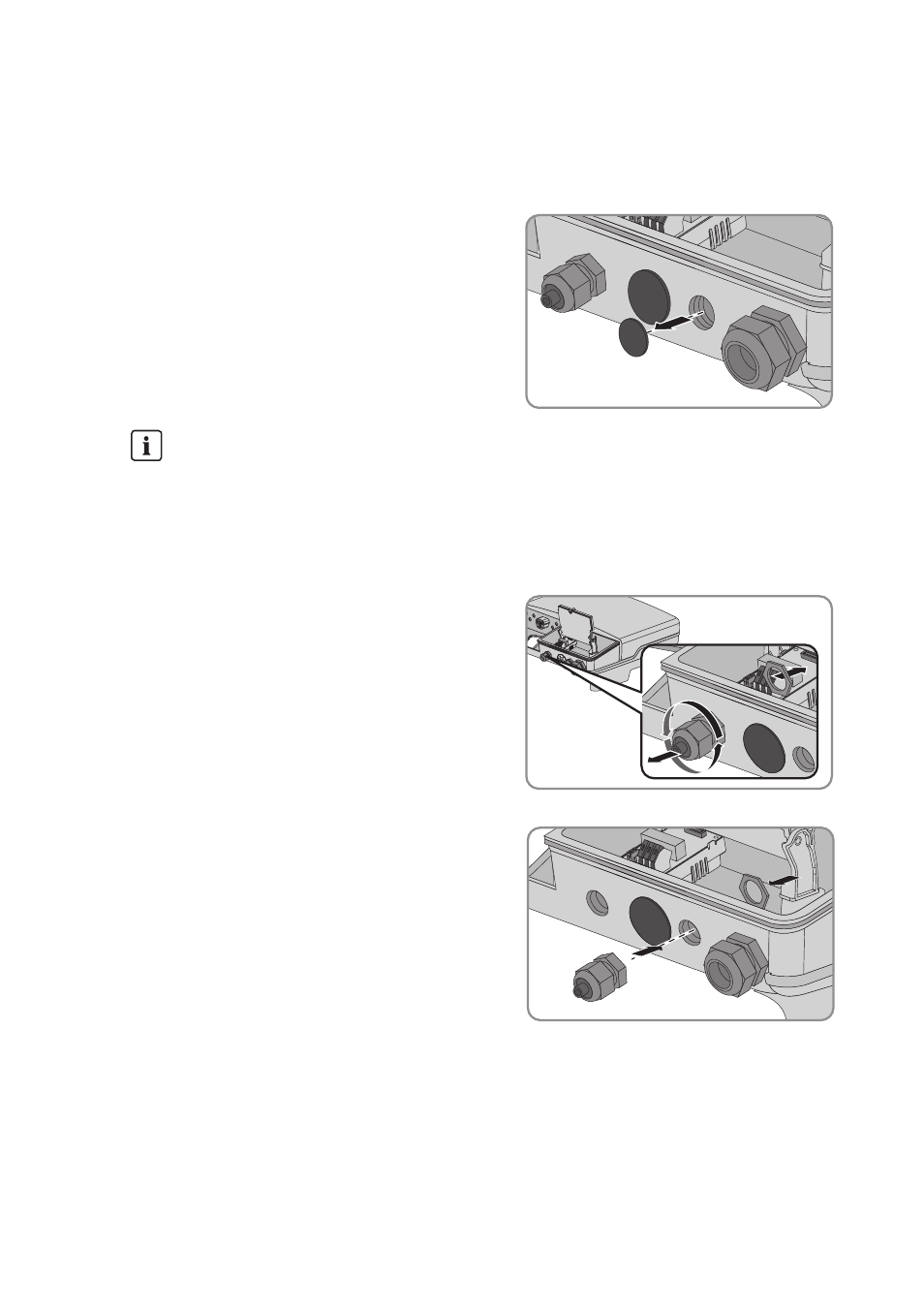

6 Raccordement du jeu d’équipement ultérieur
ventilateur
1. Retirez le plot de remplissage de l’ouverture droite
du boîtier.
2. Retirez le presse-étoupe de l’ouverture gauche du
boîtier. Pour cela, desserrez le contre-écrou à
l’intérieur.
3. Placez le presse-étoupe dans l’ouverture droite du
boîtier et serrez avec le contre-écrou de l’intérieur
du boîtier.
4. Si l’écrou-raccord avec le bouchon d’étanchéité est dévissé, tournez l’écrou-raccord avec le
bouchon sur le presse-étoupe.
5. Serrez l’écrou-raccord à la main.
6. Desserrez le contre-écrou du presse-étoupe fourni du câble du ventilateur.
7. Insérez le câble du ventilateur de l’extérieur dans l’onduleur, via le passage gauche du boîtier.
Conservez le plot de remplissage.
Conservez le plot de remplissage dans un lieu sûr. Il sera utilisé à nouveau dans
l’éventualité d’un démontage du jeu d’équipement ultérieur ventilateur (voir chapitre 7.1
« Démontage du jeu d’équipement ultérieur ventilateur », page 18).
