SMA Solar Technology AG 5 Montage
Instructions d’installation FANKIT01-IA-fr-12 13

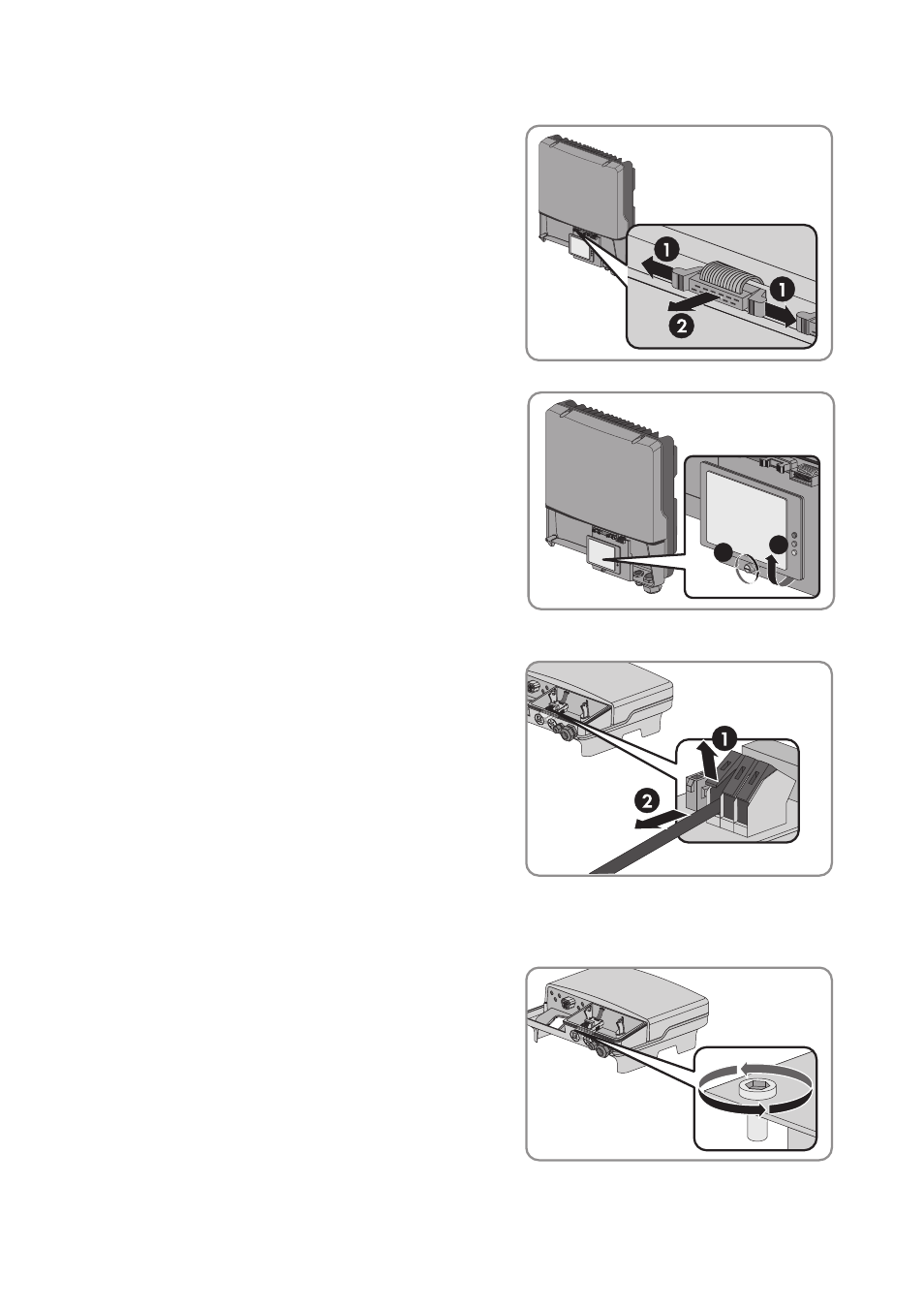

3. Appuyez vers l’extérieur sur les leviers de
verrouillage de l’embase située à gauche sur
l’écran et retirez la fiche du câble plat.
4. Dévissez la vis de l’écran et relevez ce dernier
jusqu’à ce qu’il s’encliquette.
5. Si les bornes de raccordement sont affectées, retirez le câble de raccordement de l’onduleur :
• Relevez les bornes et retirez les fils.
Astuce : notez l’ordre des conducteurs isolés
raccordés. Cela facilitera le raccordement
ultérieur au relais multifonction sur le module de
commande.
• Retirez le câble de raccordement de l’onduleur en le libérant du presse-étoupe.
Pour cela, desserrez légèrement l’écrou-raccord.
6. Desserrez la vis au niveau du relais multifonction
pré-installé à l’aide d’une clé pour vis à six pans
creux d'ouverture 3.
7. Retirez le relais multifonction de l’onduleur.
1
2
