Contournage : coordonnées polaires 6.5
6
TNC 620 | Manuel d'utilisation Programmation DIN/ISO | 7/2013
201

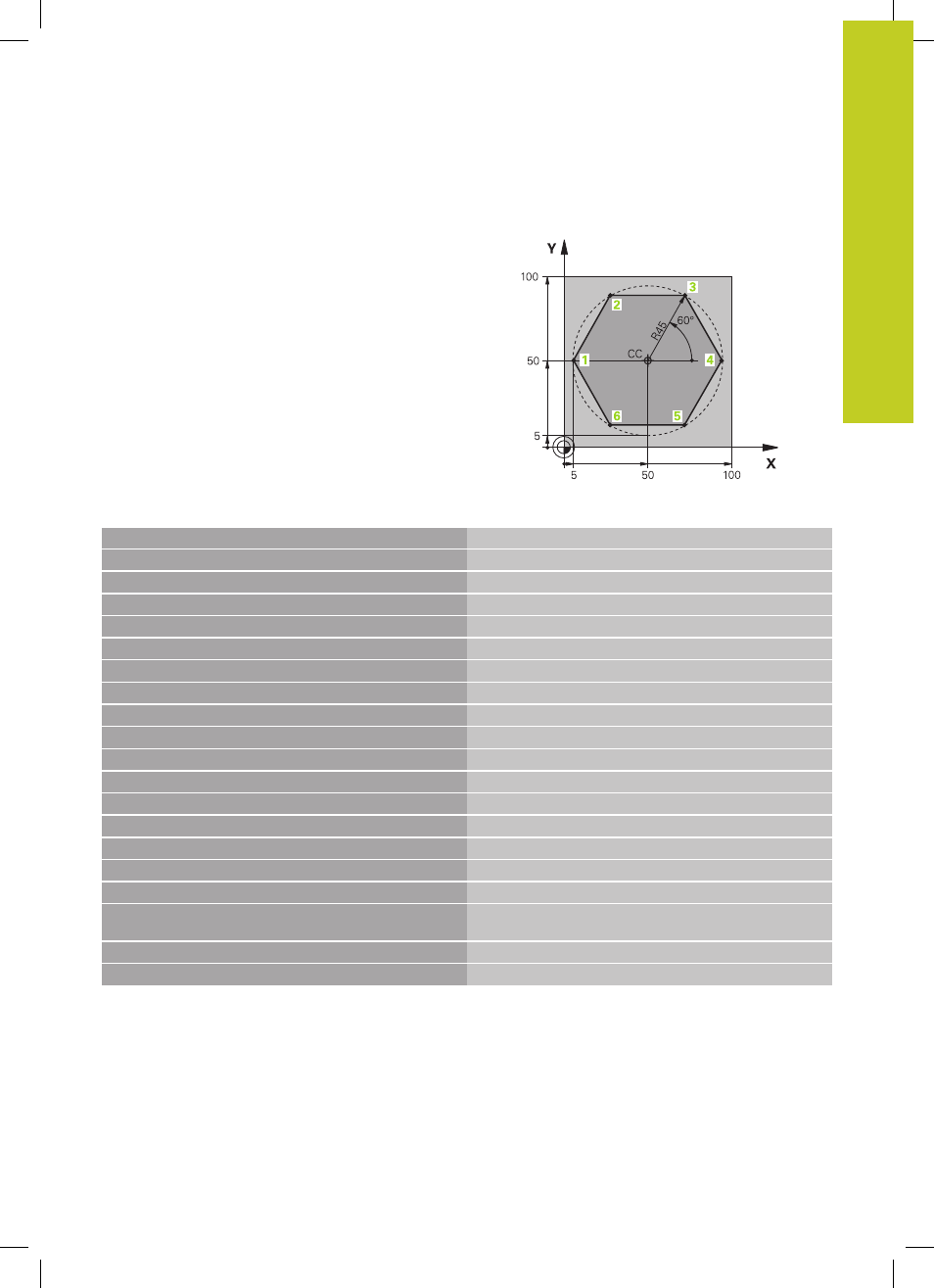

Exemple : déplacement linéaire en polaire
%LINÉAIREPOL G71*
N10 G30 G17 X+0 Y+0 Z-20 *
Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 *
Appel d'outil
N40 G00 G40 G90 Z+250 * Définir le point d'origine des coordonnées polaires
N50 I+50 J+50 *
Dégager l'outil
N60 G10 R+60 H+180 * Prépositionner l’outil
N70 G01 Z-5 F1000 M3 * Aller à la profondeur d’usinage
N80 G11 G41 R+45 H+180 F250 *
Aborder le contour au point 1
N90 G26 R5 * Aborder le contour au point 1
N100H+120* Positionnement au point 2
N110 H+60 *
Aller au point 3
N120 H+0 * Aller au point 4
N130 H-60 * Aller au point 5
N140H-120*
Aller au point 6
N150 H+180 * Aller au point 1
N160G27R5F500*
Sortie tangentielle
N170 G40 R+60 H+180 F1000 * Dégager l'outil dans le plan d'usinage, annuler la correction
de rayon
N180 G00 Z+250 M2 * Dégager l'outil dans l'axe de broche, fin du programme
N99999999%LINÉAIREPOL G71*
